Hardware User's Guide
Table Of Contents
- Tuotteen ominaisuudet
- Laitteistopäivitykset
- Huollettavuuteen liittyvät ominaisuudet
- Vaarailmoitukset ja varoitukset
- Tietokoneen huoltopaneelin poistaminen
- Tietokoneen huoltopaneelin vaihtaminen
- Etulevyn poistaminen
- Ohuen optisen aseman peitelevyn irrottaminen
- Etulevyn vaihtaminen
- Tietokoneen kääntäminen pystyasentoon
- Emolevyn liitännät
- Lisämuistin asentaminen
- Laajennuskortin asentaminen ja poistaminen
- Levyasemapaikat
- Asemien asentaminen ja poistaminen
- 9,5 mm ohuen optisen aseman irrottaminen
- 9,5 mm ohuen optisen aseman asentaminen
- Ensisijaisen 3,5 tuuman kiintolevyaseman irrottaminen ja vaihtaminen
- Toissijaisen 3,5 tuuman kiintolevyaseman irrottaminen
- Toissijaisen 3,5 tuuman kiintolevyaseman asentaminen
- 2,5 tuuman kiintolevyn irrottaminen
- 2,5 tuuman kiintolevyn asentaminen
- Turvalukon asentaminen
- Pariston vaihto
- Staattinen sähkö
- Tietokoneen käytön ohjeet, säännölliset huoltotoimet ja kuljetuksen valmistelu
- Käytettävyys
- Hakemisto

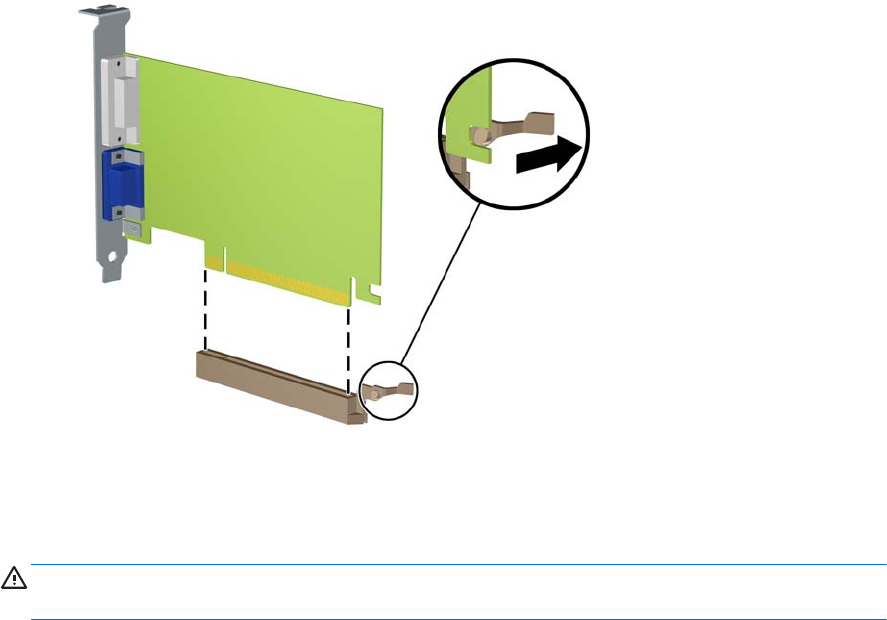

c. Jos poistettava kortti on PCI Express x16 -kortti, vedä laajennuskannan takaosassa olevaa
kiinnitysvipua kortista poispäin ja keinuta korttia varovasti edestakaisin, kunnes liittimet irtoavat
kannasta. Vedä laajennuskortti suoraan ylös korttipaikasta ja vedä se sitten ulos kotelosta. Varo
naarmuttamasta korttia muita osia vasten.
10. Säilytä poistettu kortti antistaattisessa pakkauksessa.
11. Jos et asenna uutta laajennuskorttia, asenna laajennuspaikan peitelevy avoimen laajennuspaikan
aukon peitoksi.
HUOMIO: Kun laajennuskortti on poistettu, sen paikalle on asennettava uusi kortti tai laajennuspaikan
peitelevy, jotta tietokoneen komponenttien käytön aikainen jäähdytys toimii asianmukaisesti.
18 Luku 2 Laitteistopäivitykset
