Sejmutí krytu počítače
Pro přístup k vnitřním součástem je třeba sejmout přístupový panel:
1. Sejměte nebo uvolněte jakékoli bezpečnostní prvky, které brání v otevření počítače.
2. Vyjměte nebo odpojte od počítače všechna vyjímatelná média, např. optické disky nebo jednotky USB
Flash.
3. Řádně počítač vypněte prostřednictvím operačního systému a poté vypněte všechna externí zařízení.
4. Vypojte napájecí kabel ze zásuvky a odpojte všechna externí zařízení.
UPOZORNĚNÍ: Dokud je systém připojen k aktivní zásuvce se střídavým napětím, zůstává pod napětím
i systémová deska, a to bez ohledu na to, zda je systém zapnutý či vypnutý. Je třeba vypojit napájecí
kabel. Zabráníte tak poškození vnitřních součástí počítače.

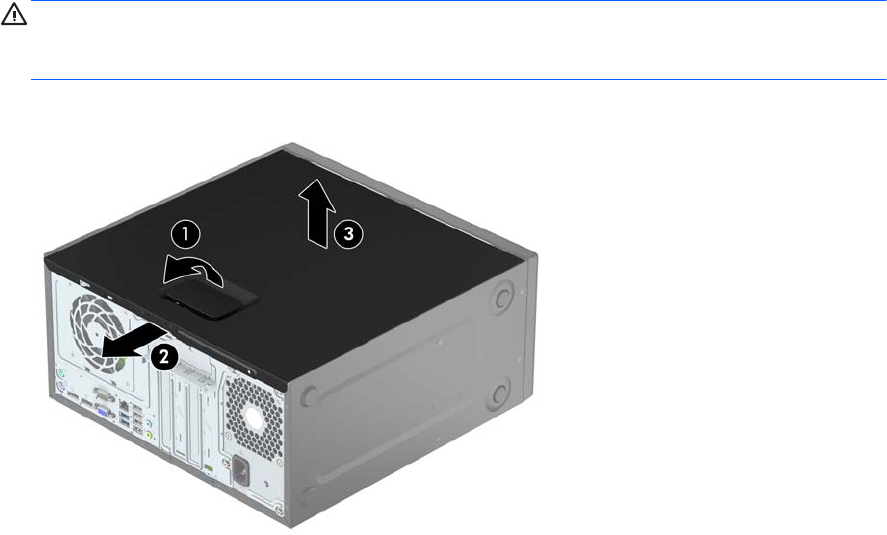

5. Nadzvedněte rukojeť přístupového krytu (1), vysuňte kryt zpět (2) a zvedněte ho z počítače(3).
6 Kapitola 2 Upgrade hardwaru
