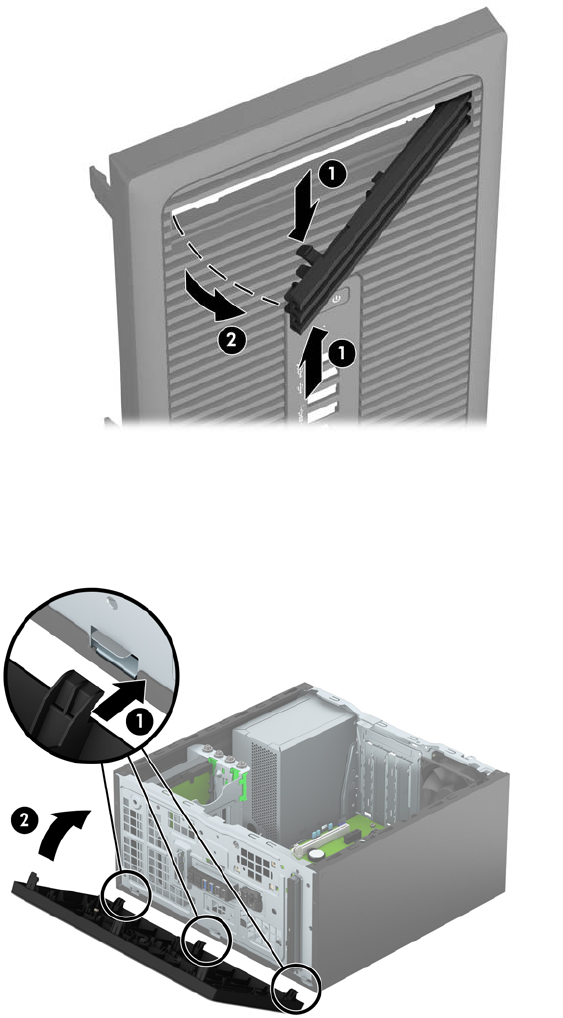

Vyjmutí záslepky pozice optické jednotky
Některé modely jsou vybaveny záslepkou, která zakrývá pozici pro optickou jednotku slim. Před instalací
optické jednotky záslepku odstraňte. Postup odstranění záslepky:
1. Odstraňte kryt počítače a přední panel.
2. Pokud chcete vyjmout záslepku krytu, zatlačte dolní západku směrem nahoru a zatlačte na horní
západku po straně záslepky (1). Pak záslepku otáčením vyjměte z čelní strany krytu (2).
Nasazení čelního panelu
Zahákněte tři západky na spodní straně čelního panelu do obdélníkových otvorů ve skříni (1) a poté otočte
horní stranu panelu, až zapadne na své místo (2).
