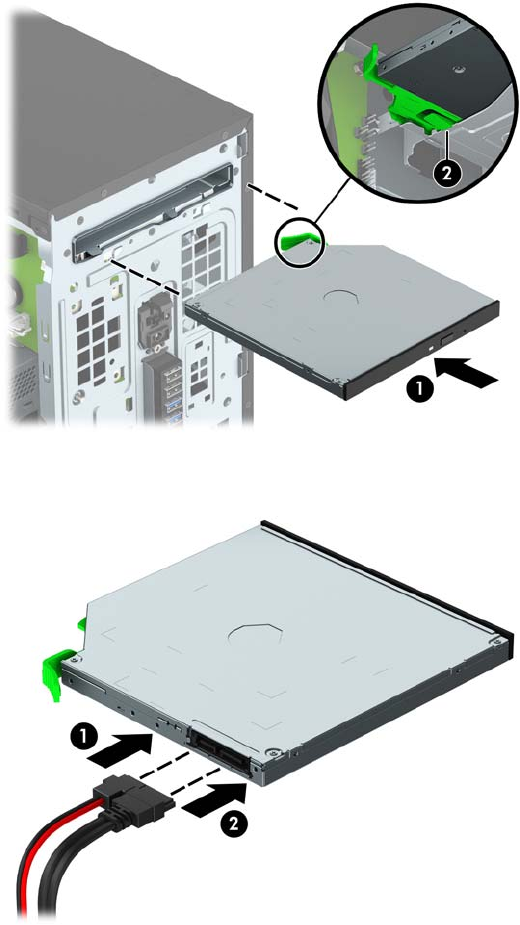

9. Optickou jednotku zcela zasuňte přes přední panel skříně (1) do pozice tak, aby zelená západka
zacvakla na místě (2).
10. Napájecí (1) a datový kabel (2) připojte k zadní části optické jednotky.
11. Při instalaci nové jednotky připojte druhý konec datového kabelu k jednomu ze světlemodrých
konektorů SATA (označených SATA1 a SATA2) na systémové desce.
12. Pokud byl čelní panel odstraněn, vraťte jej na místo.
13. Nasaďte kryt počítače zpět.
14. Znovu připojte napájecí kabel a všechna externí zařízení a potom zapněte počítač.
15. Uzamkněte veškerá bezpečnostní zařízení, která jste při odstraňování krytu deaktivovali.
22 Kapitola 2 Upgrade hardwaru
