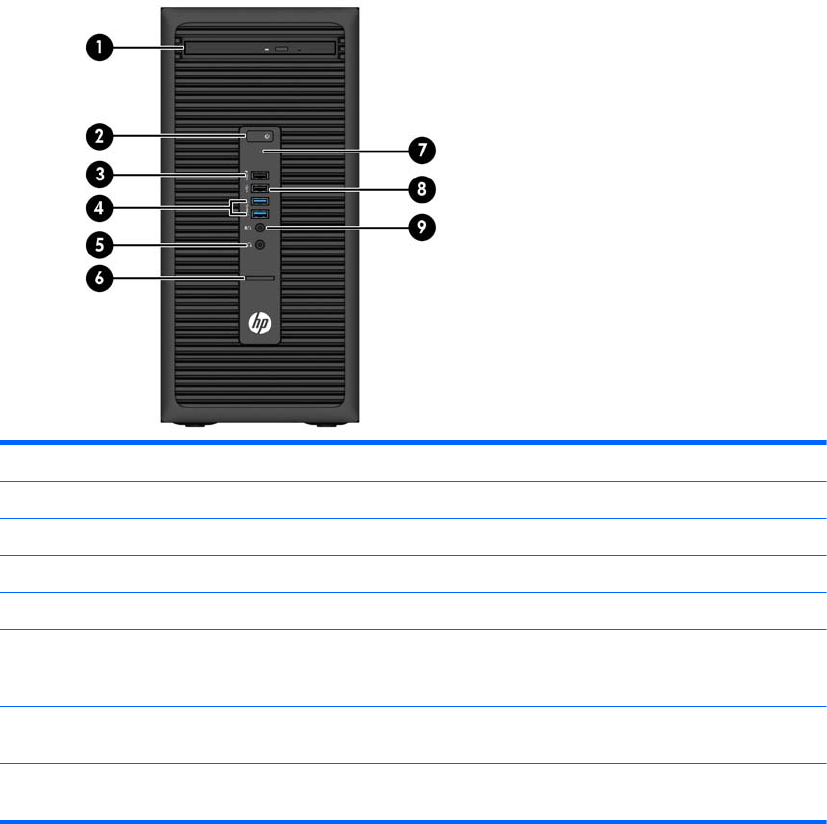

Komponenty předního panelu
Konfigurace jednotky se může u jednotlivých modelů lišit. Některé modely jsou vybaveny panelem, který
zakrývá pozici pro optickou jednotku.
1 Optická jednotka Slim (volitelně)6Čtečka karet SD (volitelně)
2Tlačítko režimů napájení 7 Indikátor činnosti pevného disku
3 Nabíjecí (napájený) port USB 2.0 (černý) 8 Port USB 2.0 (černý)
4 Porty USB 3.0 (modré) 9 Konektor Microphone/Headphone
5 Konektor pro sluchátka
POZNÁMKA: Když do konektoru pro mikrofon/sluchátka připojíte zvukové zařízení, zobrazí se dialogové okno s dotazem,
zda chcete konektor použít pro mikrofon, linkový vstup nebo pro sluchátka. Konfiguraci konektoru můžete kdykoli změnit
dvojím kliknutím na ikonu Realtek HD Audio Manager na hlavním panelu systému Windows.
POZNÁMKA: Nabíjecí port USB 2.0 také dodává proud k nabíjení zařízení, jako například telefon smartphone. Nabíjecí
proud je k dispozici vždy, kdy je napájecí kabel zapojen do systému, i když je systém vypnutý.
POZNÁMKA: Indikátor napájení svítí u zapnutého počítače obvykle zeleně. Pokud bliká červeně, vyskytl se u počítače
nějaký problém a indikátor oznamuje diagnostický kód. Význam kódů viz Příručka pro údržbu a servis.
2 Kapitola 1 Funkce produktu
