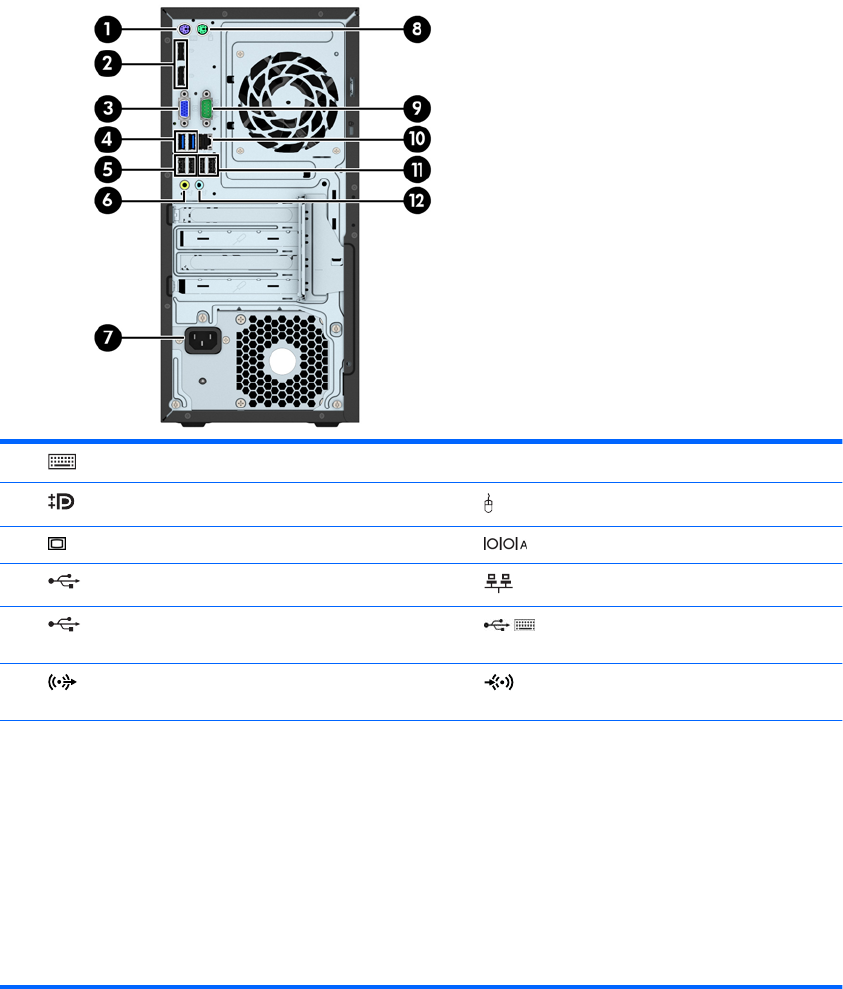

Komponenty zadního panelu
1 Konektor PS/2 pro klávesnici (fialový) 7 Konektor napájecího kabelu
2
Konektory DisplayPort pro monitor 8 Konektor PS/2 pro myš (zelený)
3
Konektor VGA pro monitor 9 Sériový konektor
4
Porty USB 3.0 (modré) 10 Síťový konektor RJ-45
5
Porty USB 2.0 (černé) 11 Porty USB 2.0 s funkcí probuzení z S4/S5
(černé)
6
Konektor linkového výstupu pro napájená
zvuková zařízení (zelený)
12 Konektor zvukového linkového vstupu
(modrý)
POZNÁMKA: Volitelný druhý sériový a volitelný paralelní port můžete získat od společnosti HP.
Pokud používáte klávesnici USB, společnost HP doporučuje připojení klávesnici k jednomu z portů USB 2.0 s funkcí probuzení
z S4/S5. Funkce probuzení z S4/S5 je podporována také na konektorech PS/2, pokud jsou povoleny v nastavení BIOS F10.
Když do modrého konektoru zvukového linkového vstupu připojíte zařízení, zobrazí se dialogové okno s dotazem, zda chcete
konektor použít pro linkové zařízení nebo pro mikrofon. Konfiguraci konektoru můžete kdykoli změnit dvojím kliknutím na
ikonu Realtek HD Audio Manager na hlavním panelu systému Windows.
Je-li v jednom ze slotů systémové desky nainstalována grafická karta, je možno používat videokonektory na grafické kartě
nebo integrovanou grafickou kartu na systémové desce. O jejich chování rozhodne konkrétní nainstalovaná grafická karta a
konfigurace softwaru.
Grafickou kartu na systémové desce je možno zakázat změnou nastavení v nástroji Nastavení počítače.
