Τοποθέτηση μονάδων μνήμης DIMM στις υποδοχές
Η μητρική κάρτα διαθέτει τέσσερις υποδοχές μονάδων μνήμης DIMM, δύο σε κάθε κανάλι. Οι υποδοχές
έχουν τις ενδείξεις DIMM1, DIMM2, DIMM3 και DIMM4. Οι υποδοχές DIMM1 και DIMM2 λειτουργούν
στο κανάλι μνήμης A. Οι υποδοχές DIMM3 και DIMM4 λειτουργούν στο κανάλι μνήμης B.

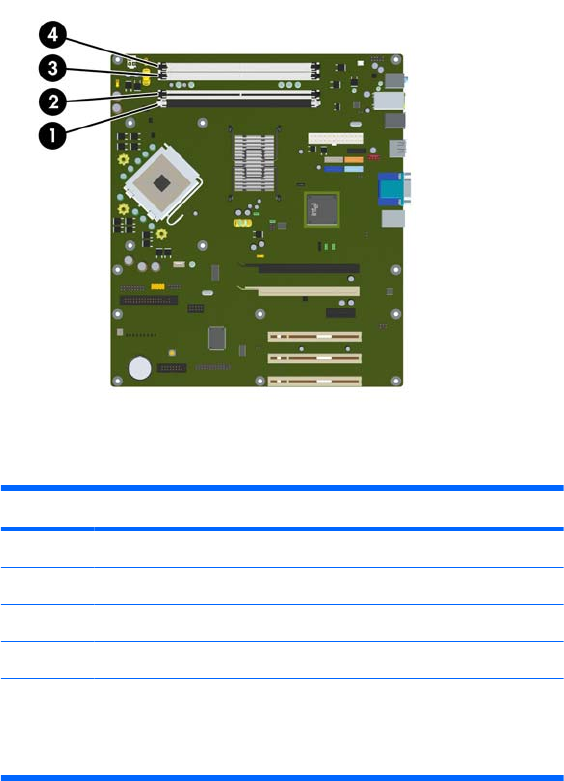

Εικόνα 2-7 Θέσεις υποδοχών μονάδων μνήμης DIMM
Πίνακας 2-1 Θέσεις υποδοχών μονάδων μνήμης DIMM
Στοιχείο Περιγραφή Χρώμα υποδοχής
1 Υποδοχή μονάδας DIMM1, Κανάλι Α Μαύρο
2 Υποδοχή μονάδας DIMM2, Κανάλι Α Λευκό
3 Υποδοχή μονάδας DIMM3, Κανάλι Β Λευκό
4 Υποδοχή μονάδας DIMM4, Κανάλι Β Λευκό
ΣΗΜΕΙΩΣΗ Η μονάδα μνήμης DIMM πρέπει να καταλαμβάνει τη μαύρη
υποδοχή DIMM1. Ειδάλλως, το σύστημα θα εμφανίσει μήνυμα σφάλματος
POST που θα υποδεικνύει ότι πρέπει να εγκατασταθεί μονάδα μνήμης στη
μαύρη υποδοχή.
Το σύστημα θα ξεκινήσει αυτόματα σε λειτουργία μονού καναλιού, σε λειτουργία διπλού καναλιού ή
ευέλικτη λειτουργία, ανάλογα με τον τρόπο που έχουν εγκατασταθεί οι μονάδες μνήμης DIMM.
●
Αν τοποθετήσετε μονάδες μνήμης DIMM στις υποδοχές ενός μόνο καναλιού, τότε το σύστημα θα
λειτουργεί σε κατάσταση μονού καναλιού.
●
Το σύστημα θα βρίσκεται σε λειτουργία διπλού
καναλιού μεγαλύτερης απόδοσης αν η συνολική
χωρητικότητα μνήμης των μονάδων DIMM στο Κανάλι Α είναι ίση με τη χωρητικότητα μνήμης των
μονάδων DIMM στο Κανάλι Β. Ωστόσο, η τεχνολογία και το εύρος της συσκευής μπορεί να
διαφέρουν από κανάλι σε κανάλι. Αν, για παράδειγμα, στο Κανάλι Α τοποθετηθούν δύο μονάδες
μνήμης DIMM χωρητικότητας 512 MB και στο
Κανάλι Β τοποθετηθεί μία μονάδα μνήμης DIMM
χωρητικότητας 1 GB, τότε το σύστημα θα βρίσκεται σε λειτουργία διπλού καναλιού.
