Hardware Reference Guide - dc7900 Convertible Minitower Model

7. Αφαιρέστε τη μονάδα από την υποδοχή της, ακολουθώντας τις παρακάτω οδηγίες:
●
Για να αφαιρέσετε μια μονάδα 5,25 ιντσών σε επιτραπέζια διαμόρφωση, πιέστε προς τα κάτω
την κίτρινη ασφάλεια drivelock της μονάδας (1) και τραβήξτε τη μονάδα από την υποδοχή
της (2).
ΠΡΟΣΟΧΗ Όταν πιέσετε προς τα κάτω την κίτρινη ασφάλεια drivelock, απελευθερώνονται
όλες οι εξωτερικές μονάδες 5,25 ιντσών, οπότε μην γείρετε τη μονάδα γιατί θα πέσουν έξω οι
μονάδες δίσκου.

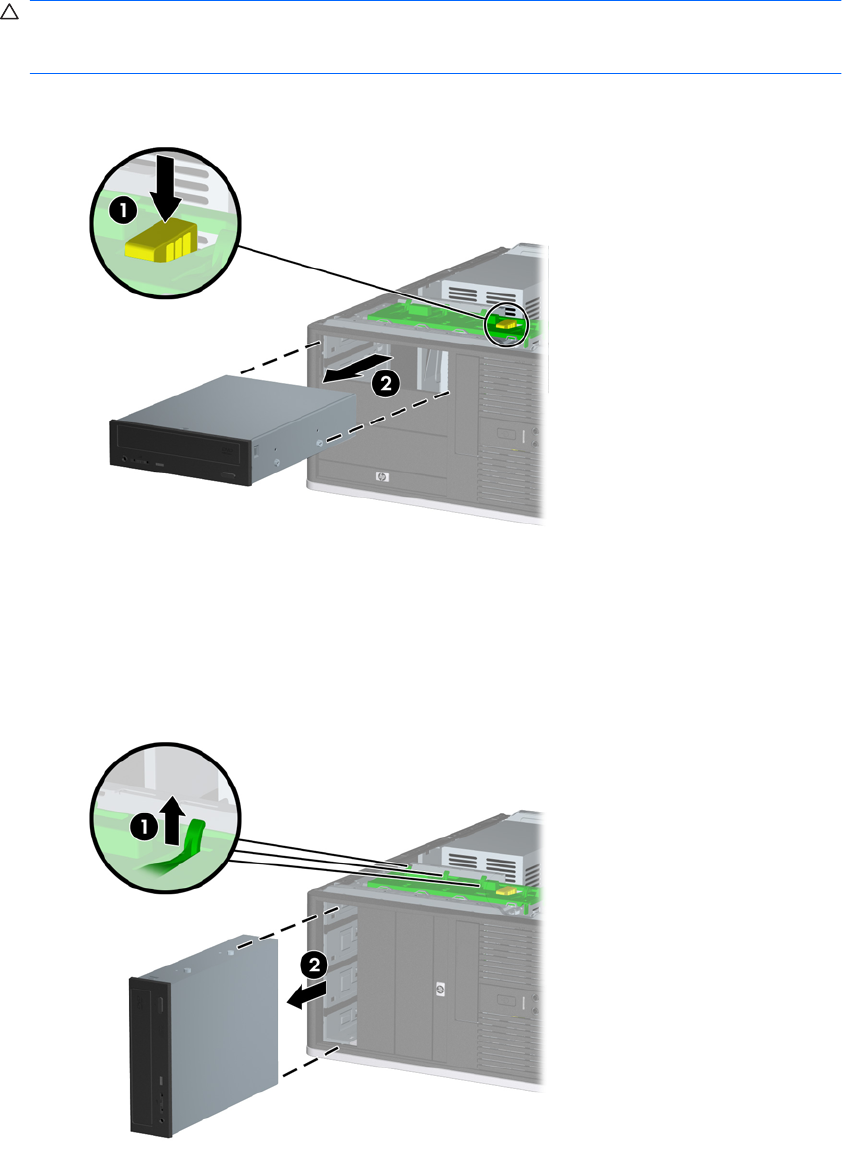

Εικόνα 2-20 Αφαίρεση μονάδας 5,25 ιντσών σε επιτραπέζια διαμόρφωση (απεικόνιση
μονάδας οπτικού δίσκου)
●
Για να αφαιρέσετε μια μονάδα 3,5 ιντσών ή μια μονάδα 5,25 ιντσών σε διαμόρφωση minitower,
τραβήξτε προς τα πάνω την πράσινη ασφάλεια drivelock μονάδας (1) για τη συγκεκριμένη
μονάδα και τραβήξτε τη μονάδα από την υποδοχή της (2).
Εικόνα 2-21 Αφαίρεση μονάδας 3,5 ιντσών ή 5,25 ιντσών σε διαμόρφωση minitower
(απεικόνιση μονάδας οπτικού δίσκου)
30 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW
