Hardware Reference Guide - dc7900 Convertible Minitower Model

Μετατροπή από διαμόρφωση minitower σε διαμόρφωση
επιτραπέζιου υπολογιστή
1. Αφαιρέστε/αποσυνδέστε τις όποιες συσκευές ασφαλείας εμποδίζουν το άνοιγμα του υπολογιστή.
2. Αφαιρέστε όλα τα αφαιρούμενα μέσα, όπως δισκέτες ή CD, από τον υπολογιστή.
3. Απενεργοποιήστε τον υπολογιστή μέσω του λειτουργικού συστήματος και, στη συνέχεια,
απενεργοποιήστε τις όποιες εξωτερικές συσκευές.
4. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τις όποιες εξωτερικές
συσκευές.
ΠΡΟΣΟΧΗ Ανεξάρτητα από την κατάσταση λειτουργίας, στη μητρική κάρτα υπάρχει πάντα τάση
εφόσον το σύστημα παραμένει συνδεδεμένο σε ενεργή πρίζα AC. Πρέπει να αποσυνδέσετε το
καλώδιο τροφοδοσίας προκειμένου να αποφύγετε την πρόκληση ζημιάς στα εσωτερικά
εξαρτήματα του υπολογιστή.
5. Αφαιρέστε το κάλυμμα πρόσβασης του υπολογιστή.
6. Αφαιρέστε την πρόσοψη.
7. Αποσυνδέστε όλα τα καλώδια τροφοδοσίας και τα καλώδια δεδομένων από το πίσω μέρος των
μονάδων στις υποδοχές μονάδων 5,25 ιντσών.
8. Για να ελευθερώσετε τις μονάδες από την υποδοχή μονάδων 5,25 ιντσών, ανασηκώστε την
προεξοχή απελευθέρωσης του πράσινου βραχίονα ασφαλείας της μονάδας. Καθώς ανασηκώνετε
την προεξοχή απελευθέρωσης, σύρετε τη μονάδα από την υποδοχή της. Επαναλάβετε αυτό το
βήμα για κάθε μονάδα 5,25 ιντσών.

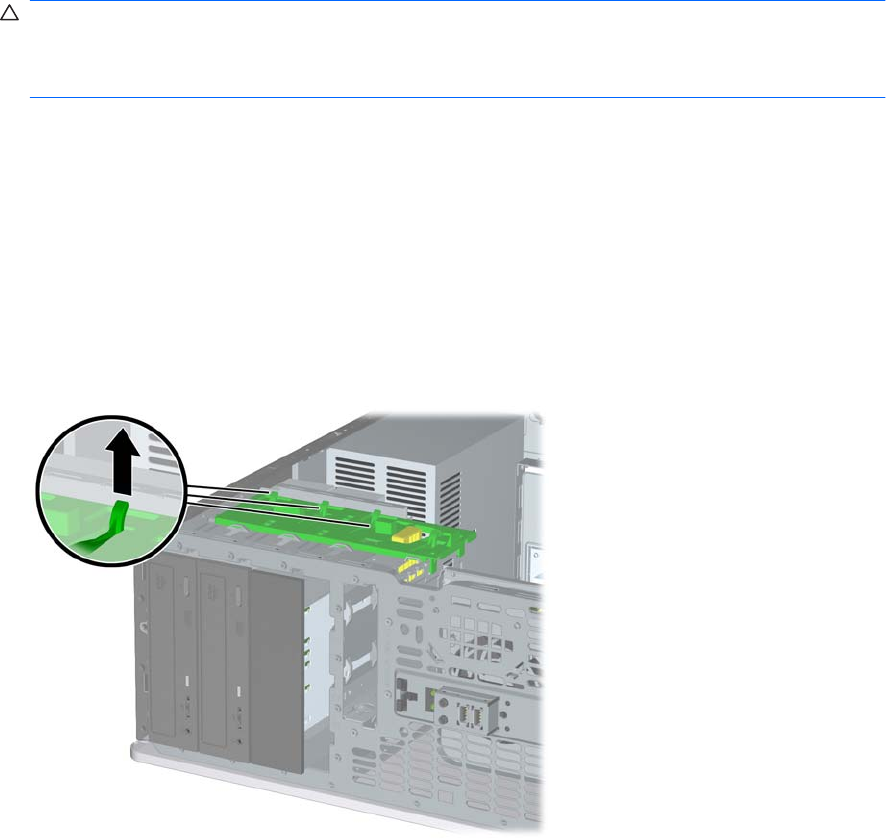

Εικόνα 2-39 Απελευθέρωση μονάδων 5,25 ιντσών από τις υποδοχές μονάδων (Minitower)
46 Κεφάλαιο 2 Αναβαθμίσεις υλικού ELWW
