Elementy panelu tylnego

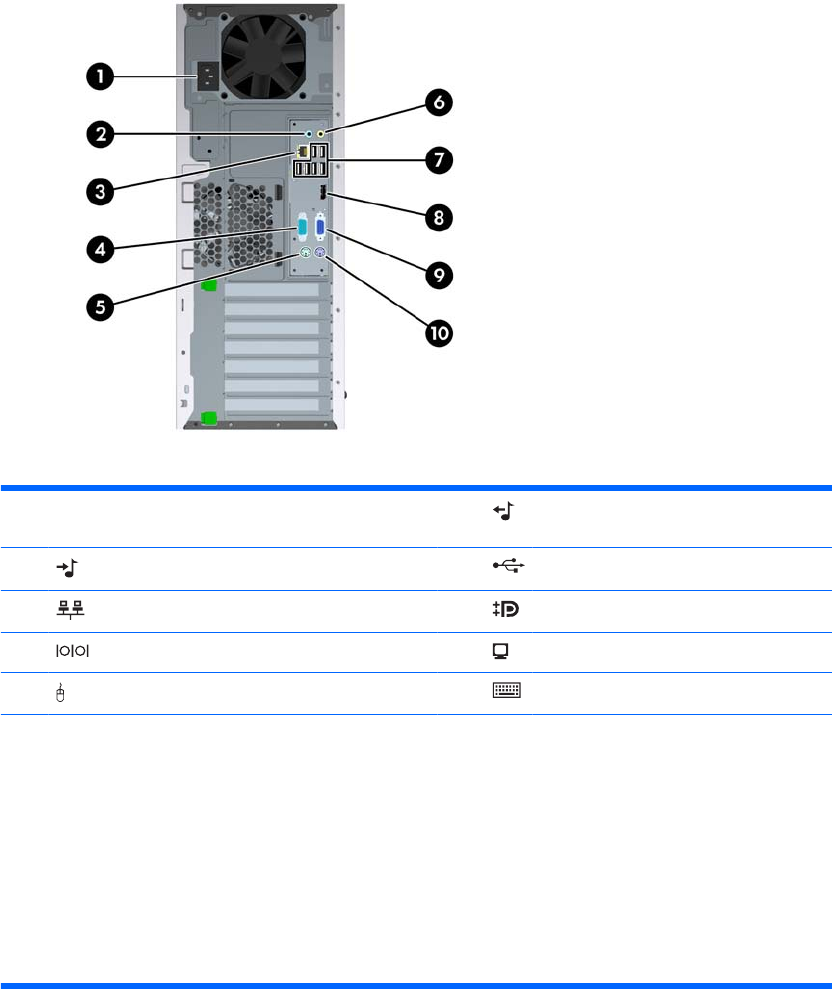

Rysunek 1-4 Elementy panelu tylnego
Tabela 1-3 Elementy panelu tylnego
1 Gniazdo kabla zasilającego 6 Złącze wyjścia liniowego dla zasilanych
urządzeń audio (zielone)
2 Złącze wejścia liniowego audio (niebieskie) 7 Port USB (Universal Serial Bus)
3 Złącze sieciowe RJ-45 8 Złącze monitora DisplayPort
4 Złącze szeregowe 9 Złącze monitora VGA
5 Złącze myszy PS/2 (zielone) 10 Złącze klawiatury PS/2 (purpurowe)
UWAGA: Układ i liczba złączy różnią się w zależności od modelu komputera.
Opcjonalny drugi port szeregowy i opcjonalny port równoległy są dostępne w firmie HP.
Złącze wejścia liniowego audio można określić jako złącze mikrofonowe w panelu sterowania sterownika dźwięku.
Złącza monitora na płycie głównej są nieaktywne, jeżeli w komputerze jest zainstalowana karta graficzna.
Jeżeli karta graficzna jest zainstalowana w gnieździe PCI, PCI Express x1 lub gnieździe PCIe x16 zdegradowanym
do standardu x4, to złącza na karcie graficznej i na płycie głównej mogą być używane jednocześnie. Aby możliwe
było korzystanie z obydwu złączy, konieczna może być zmiana pewnych ustawień w programie Computer Setup. Aby
uzyskać informacje o ustawieniach kontrolera rozruchowego VGA, zapoznaj się z Podręcznikiem do programu
Computer Setup (F10).
4Rozdział 1 Elementy produktu PLWW
