Wypełnianie gniazd DIMM
Na płycie głównej znajdują się cztery gniazda DIMM (po dwa gniazda na każdy kanał). Gniazda te są
oznaczone symbolami DIMM1, DIMM2, DIMM3 i DIMM4. Gniazda DIMM1 i DIMM2 pracują w kanale
pamięci A. Gniazda DIMM3 i DIMM4 pracują w kanale pamięci B.

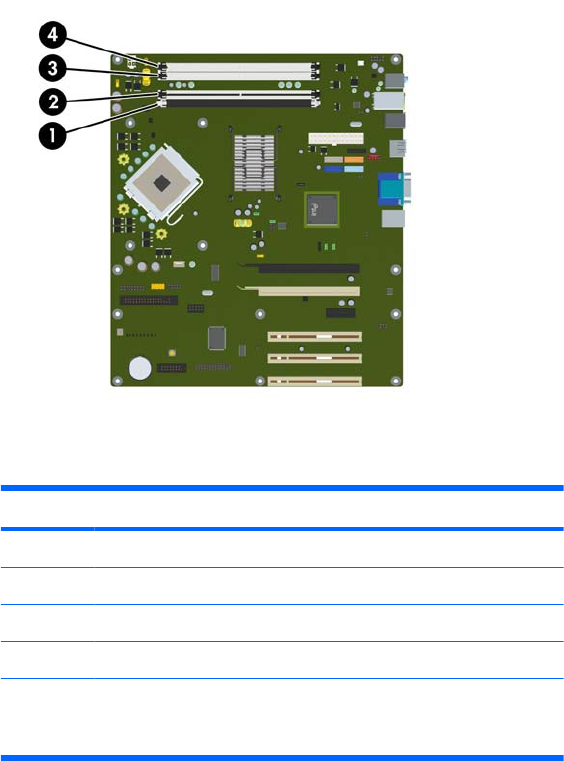

Rysunek 2-7 Położenie gniazd DIMM
Tabela 2-1 Położenie gniazd DIMM
Pozycja Opis Kolor gniazda
1 Gniazdo DIMM1, kanał A Czarne
2 Gniazdo DIMM2 kanał A Białe
3 Gniazdo DIMM3 kanał B Białe
4 Gniazdo DIMM4 kanał B Białe
UWAGA: Moduł DIMM musi zajmować czarne gniazdo DIMM1. W
przeciwnym razie system wyświetli komunikat o błędzie autotestu POST
wskazujący, że moduł pamięci musi być zainstalowany w czarnym gnieździe.
System automatycznie przełącza się na pracę w trybie jednokanałowym, dwukanałowym lub
mieszanym, w zależności od sposobu zainstalowania modułów DIMM.
●
System działa w trybie jednokanałowym, jeżeli gniazda DIMM są wypełnione tylko w jednym
kanale.
●
System działa w charakteryzującym się większą wydajnością trybie dwukanałowym, jeżeli
całkowita pojemność pamięci modułów DIMM w kanale A jest równa całkowitej pojemności pamięci
modułów DIMM w kanale B. Technologie i szerokości urządzeń zastosowanych w poszczególnych
kanałach mogą być różne. Jeżeli na przykład w kanale A zostaną zainstalowane dwa moduły DIMM
o pojemności 512 MB, a w kanale B jeden moduł DIMM o pojemności 1 GB, to system będzie
działać w trybie dwukanałowym.
●
System działa w trybie mieszanym, jeśli całkowita pojemność modułów pamięci DIMM w kanale A
jest różna od całkowitej pojemności modułów pamięci DIMM w kanale B. W trybie mieszanym kanał
