Wyjmowanie lub instalowanie karty rozszerzeń
Komputer jest wyposażony w trzy standardowe gniazda rozszerzeń PCI o pełnej wysokości, jedno
gniazdo rozszerzeń PCI Express x1, jedno gniazdo rozszerzeń PCI Express X16 i jedno gniazdo
rozszerzeń PCI Express x16 zdegradowane do standardu x4.

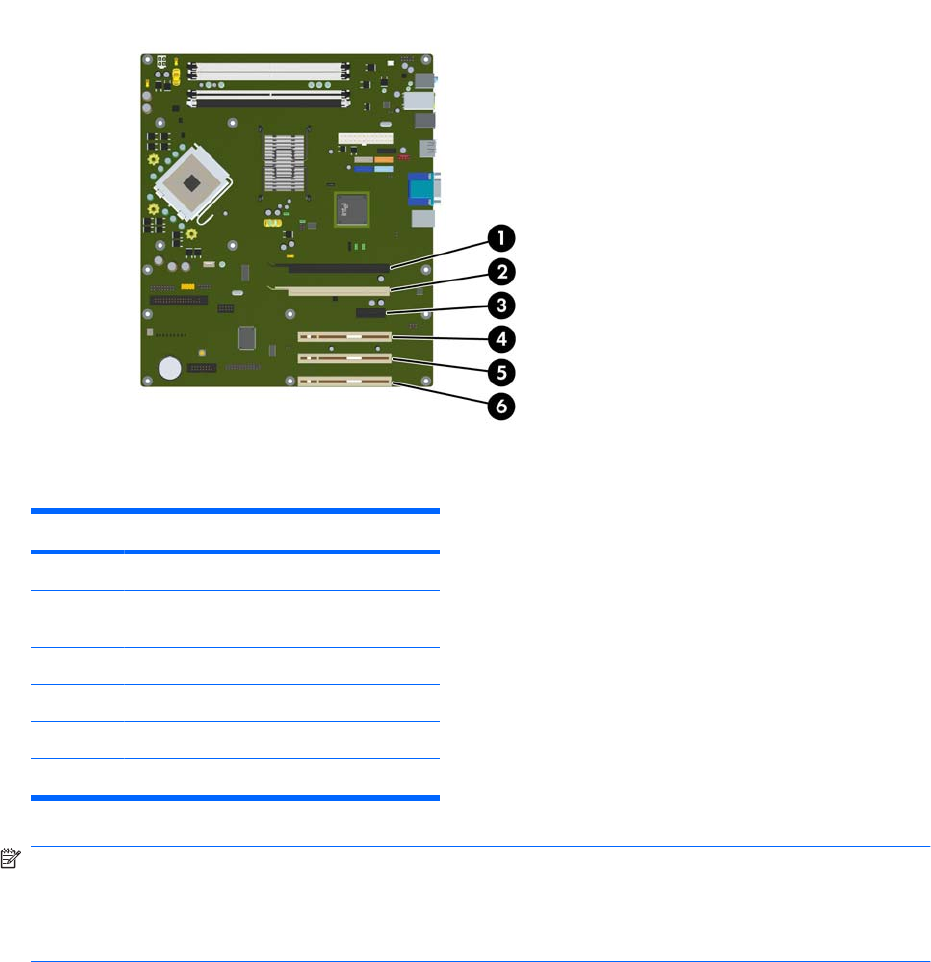

Rysunek 2-9 Położenie gniazd rozszerzeń
Tabela 2-2 Położenie gniazd rozszerzeń
Pozycja Opis
1 Gniazdo rozszerzeń PCI Express x16
2 Gniazdo rozszerzeń PCI Express x16
zdegradowane do standardu x4
3 Gniazdo rozszerzeń PCI Express x1
4 Gniazdo rozszerzeń PCI
5 Gniazdo rozszerzeń PCI
6 Gniazdo rozszerzeń PCI
UWAGA: W komputerze można zainstalować kartę rozszerzeń PCI Express x1, x8 lub x16
w gniazdach rozszerzeń PCI Express x16.
W konfiguracjach z dwiema kartami graficznymi, pierwsza (podstawowa) karta musi być zainstalowana
w gnieździe PCI Express x16, które NIE jest zdegradowane do standardu x4.
Aby wyjąć, wymienić lub dodać kartę rozszerzeń:
1. Usuń/odłącz urządzenia zabezpieczające, uniemożliwiające otwieranie obudowy komputera.
2. Usuń z komputera wszystkie wymienne nośniki, takie jak dyskietki i CD.
