7. Wsuwaj dysk do klatki na dyski, aż zostanie zablokowany. Blokada automatycznie zamocuje dysk
we wnęce.

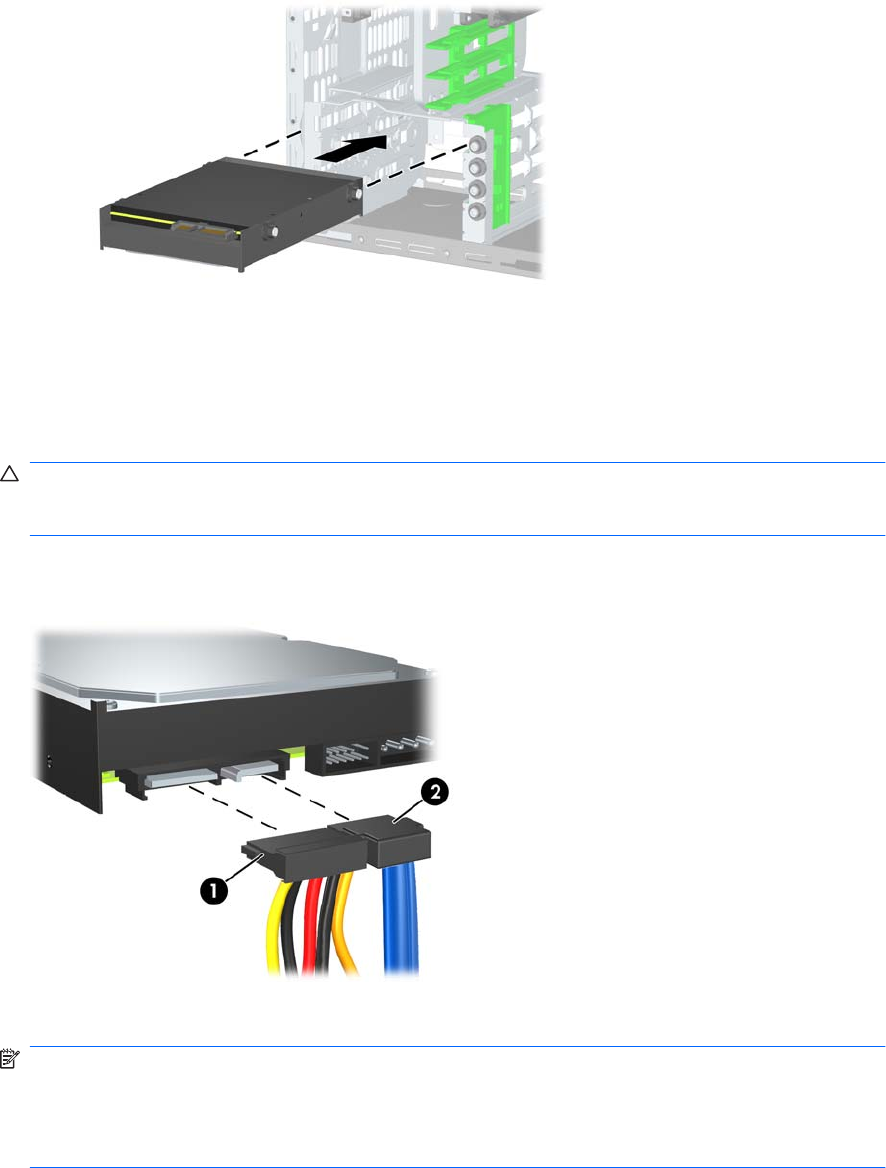

Rysunek 2-29 Instalowanie dysku twardego we wnęce dysku twardego
OSTROŻNIE: Należy się upewnić, że wkręty prowadzące leżą w jednej linii ze szczelinami
prowadzącymi klatki. Użycie nadmiernej siły podczas instalacji napędu we wnęce może
spowodować uszkodzenie napędu.
8. Podłącz kabel zasilający (1) i kabel transferu danych (2) do złączy z tyłu dysku twardego.
Rysunek 2-30 Podłączanie kabla zasilającego i kabla transferu danych do dysku twardego SATA
9. Podłącz drugi koniec kabla transferu danych do odpowiedniego złącza na płycie głównej.
UWAGA: Jeżeli system jest wyposażony w tylko jeden dysk twardy SATA, kabel transferu
danych dysku twardego należy podłączyć do granatowego złącza oznaczonego jako SATA0, aby
uniknąć problemów z wydajnością dysku twardego. Jeśli dodajesz drugi dysk twardy, należy
podłączyć go do kolejnego dostępnego (niezajętego) złącza SATA w następującej kolejności:
SATA0, SATA1, SATA2, SATA3.
10. Załóż panel dostępu komputera.
