Installera ytterligare enheter
I datorn finns plats för upp till fem enheter som kan installeras i olika konfigurationer.
Så här installerar du ytterligare enheter:
●
Den primära SATA(seriell ATA)-hårddisken ska anslutas till den mörkblå SATA-kontakten på
moderkortet (märkt SATA0).
●
Anslut den första optiska SATA-enheten till den vita SATA-kontakten på moderkortet (märkt
SATA1).
●
Anslut ytterligare SATA-enheter till tillgängliga SATA-kontakter på moderkortet i följande ordning:
SATA0, SATA1, SATA2, SATA3.
●
Utrusta alltid den mörkblå SATA0- och den vita SATA1-kontakten före den ljusblå SATA2- och den
orange SATA3-kontakten.
●
Anslut en valfri extern eSATA-enhet till den svarta ESATA-kontakten på moderkortet.
●
Anslut en diskettenhet till kontakten som är märkt FLOPPY.
●
Anslut en mediekortläsares USB-kabel till USB-kontakten på det moderkort det står MEDIA på.
Om mediekortläsaren har en 1394-port, ansluter du 1394-kabeln till 1394 PCI-kortet.
●
Systemet stödjer inte optiska parallella ATA (PATA)-enheter eller PATA-hårddiskar.
●
Du kan installera både tredjedels- och halvhöjdsenheter i en halvhöjdsplats.
●
Du måste installera styrskruvar så att enheten kommer rätt i enhetsfästet och låses fast. HP har
satt extra styrskruvar i chassit. Hårddisken använder 6-32-standardmonteringsskruvar, varav fyra
är installerade på hårddiskklämman under åtkomstpanelen. Alla andra enheter använder metriska
M3-skruvar, varav åtta är installerade på diskettenhetsklämman under åtkomstpanelen. Metriska
skruvar från HP är svarta. Monteringsisoleringsksruvar 6-32 från HP är silver och blå.

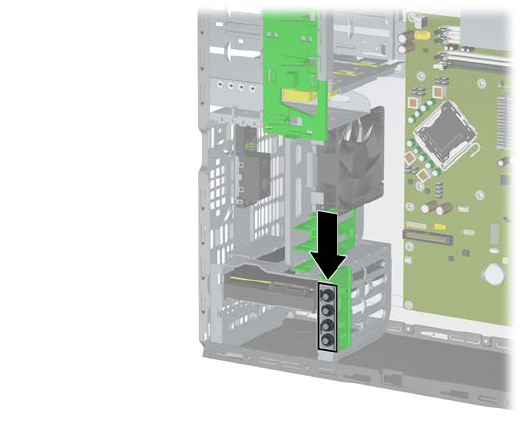

Bild 2-23 Plats för styrskruvar för extra hårddiskisolering
