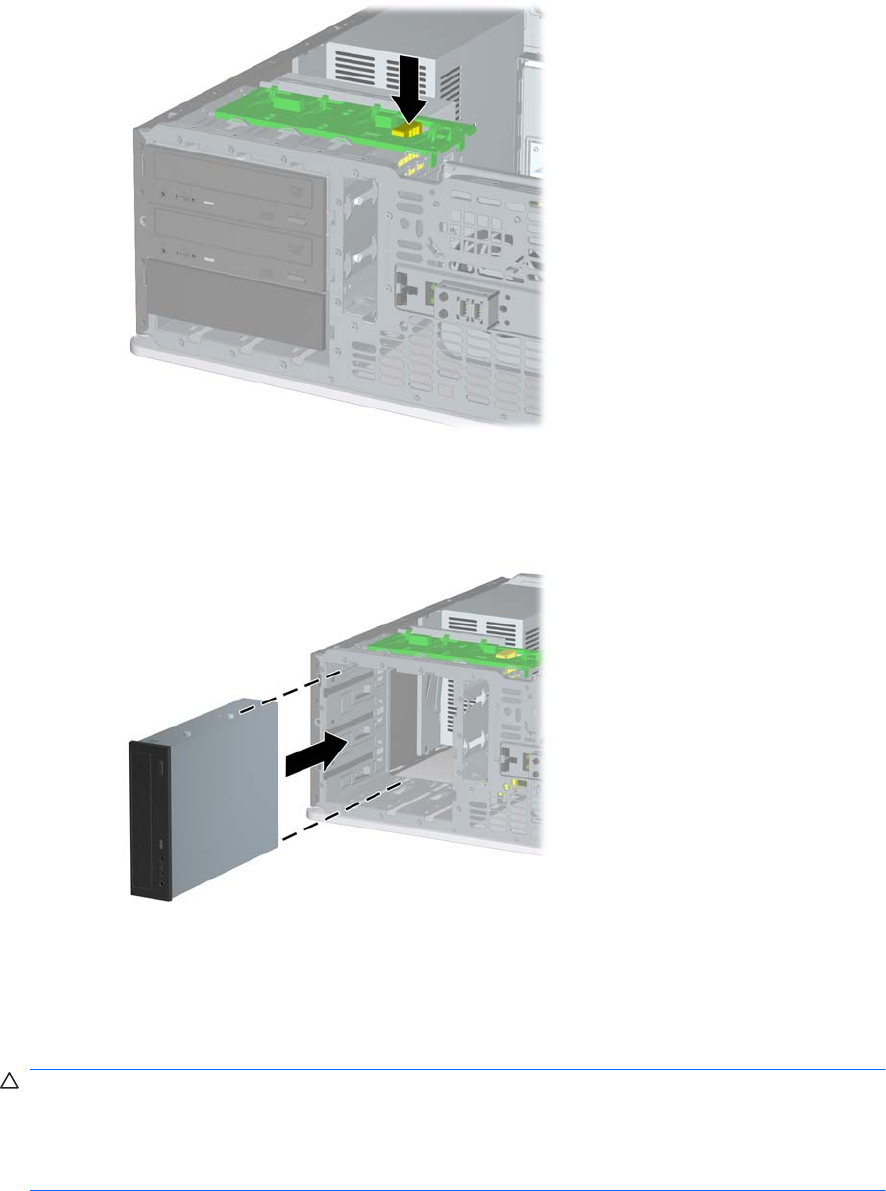

8. För att frigöra enheter från 5,25-tums enhetsplatsen trycker du ned det korta (gula) enhetslåset
enligt figuren. Medan du trycker på enhetslåset drar du ut enheterna från enhetsplatsen.
Bild 2-42 Frigöra 5,25-tumsenheterna från enhetsplatserna (bordsdator)
9. Innan du sätter tillbaka en enhet i chassit, vrider du den i samma riktning som den interna 3,5-
tumsenheten. Enhetens undersida ska sitta parallellt med det gula enhetslåset.
Bild 2-43 Installera en enhet i minitower-konfiguration
10. Skjut försiktigt in enheten i den överst tillgängliga platsen tills den låser fast. När enheten har satts
in ordentligt säkras den av enhetslåset. Upprepa detta steg för alla enheterna.
VIKTIGT: Den nedre 5,25-tumsenhetsplatsen har mindre djup än de två övre platserna. Den
nedre platsen ger utrymme för en halvhöjdsenhet eller annan enhet med ett maxdjup på 14,5 cm.
Försök inte att sätta in en större enhet, t ex en optisk enhet, på den nedre platsen. Detta kan skada
både enheten och moderkortet. Onödigt våld när man installerar en enhet på en plats kan skada
enheten.
SVWW Ändra från en bordsdator till en minitower-konfiguration 47
