Снятие декоративной заглушки лицевой панели тонкого
оптического дисковода
Некоторые модели снабжены декоративной заглушкой, установленной в отсеке для плоского
оптического дисковода. Снимите декоративную заглушку, перед установкой оптического дисковода.
Удаление декоративной заглушки:
1. Снимите защитную панель компьютера и переднюю панель.

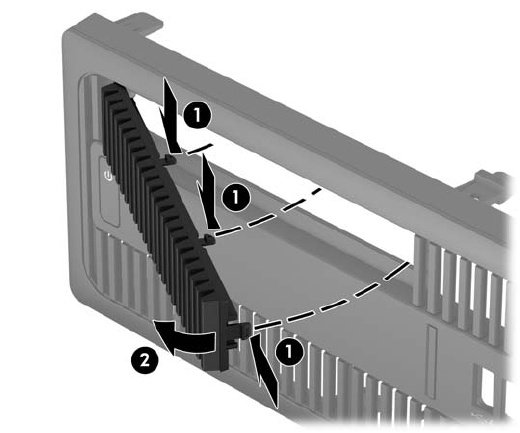

2. Чтобы извлечь декоративную заглушку тонкого оптического дисковода, надавите внутрь на три
защелки, фиксирующие заглушку (1), и снимите заглушку с передней панели (2).
10 Глава 2 Модернизация оборудования
