Извлечение или установка платы расширения
В компьютере имеется два гнезда расширения PCI Express x1, одно гнездо расширения PCI Express x16
и одно гнездо расширения PCI Express x16, пониженное до x4.
ПРИМЕЧАНИЕ. Гнезда расширения PCI Express поддерживают только низкопрофильные платы.
В гнездо PCI Express x16 можно установить платы расширения PCI Express x1, x4, x8 или x16.
В конфигурации с двумя графическими платами первая (основная) плата должна быть установлена в
гнездо PCI Express x16, которое НЕ понижено до гнезда x4.
Чтобы извлечь, заменить или добавить плату расширения, выполните указанные ниже действия.
1. Снимите и отсоедините все защитные устройства, предотвращающие открывание компьютера.
2. Удалите все съемные носители, такие, как компакт-диски или флэш-накопители USB.
3. Выключите компьютер при помощи правильной процедуры в операционной системе, затем
выключите все внешние устройства.
4. Отсоедините шнур питания от
розетки и от компьютера. Отсоедините все внешние устройства.
ПРЕДУПРЕЖДЕНИЕ. Независимо от того, включен или выключен компьютер, на системную
плату постоянно подается напряжение, если компьютер подключен к внешнему источнику
питания. Для предотвращения повреждений внутренних компонентов компьютера необходимо
отсоединять шнур питания от источника питания.
5. Если компьютер находится на подставке, снимите его с подставки.
6. Снимите крышку корпуса компьютера.
7. Найдите нужное свободное гнездо расширения на системной плате и соответствующее гнездо
расширения на задней панели корпуса компьютера.

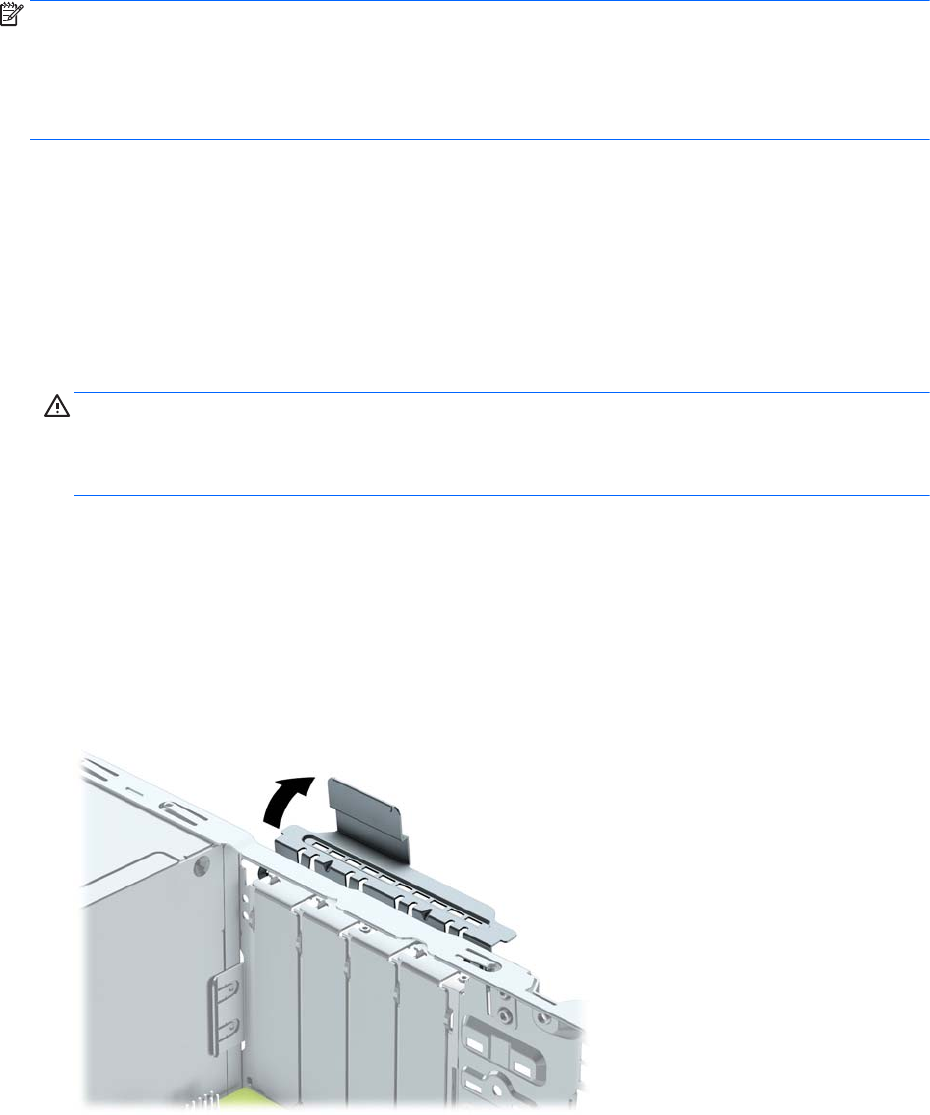

8. Освободите фиксатор, удерживающий заглушки разъемов, потянув за выступ на фиксаторе и
повернув фиксатор в открытое положение.
9. Перед установкой платы расширения снимите крышку гнезда расширения или уже
установленную плату расширения.
