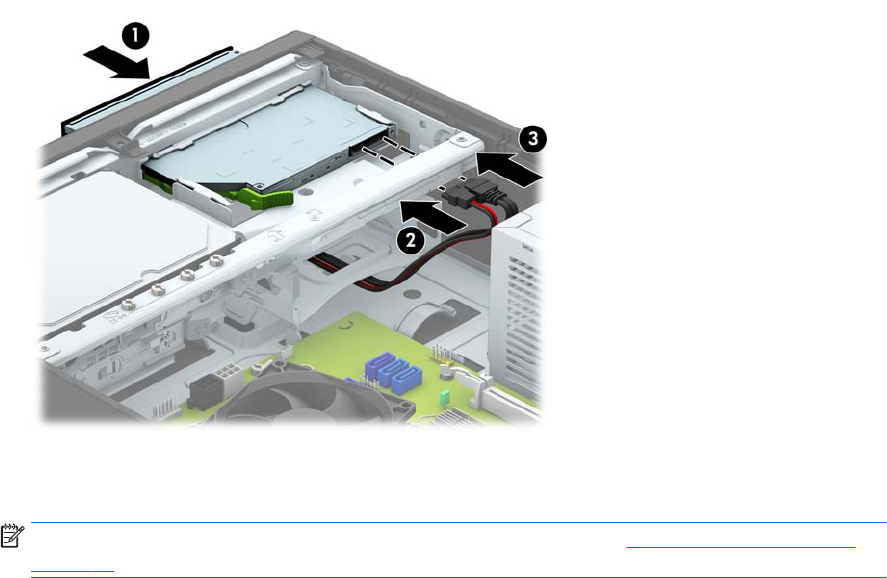

9. Задвиньте оптический дисковод в отсек через переднюю панель до щелчка (1), затем
подключите кабель питания (2) и кабель данных (3) к разъемам на задней стороне дисковода.
10. Подключите противоположный конец кабеля данных к одному из голубых разъемов SATA на
системной плате.
ПРИМЕЧАНИЕ. Разъемы системной платы см. на рисунке в разделе
Разъемы системной платы
на стр. 12.
11. Замените переднюю панель, если она была удалена.
12. Установите защитную панель компьютера.
13. Если компьютер находился на подставке, установите ее.
14. Присоедините кабель питания и внешние устройства, а затем включите компьютер.
15. Закройте устройства безопасности, которые были открыты при снятии защитной панели
компьютера.
Установка и извлечение дисководов 27
