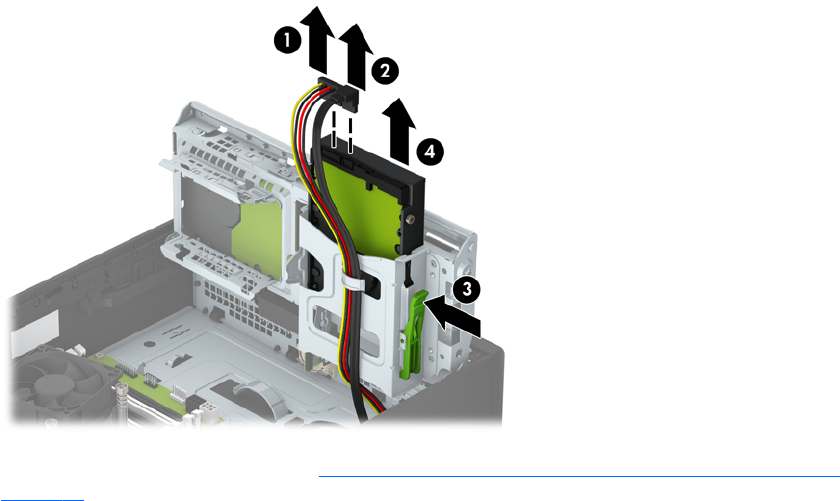

8. Отсоедините кабель питания (1) и кабель данных (2) от задней панели жесткого диска. Нажмите
на защелку, находящуюся сбоку на корпусе (3), и извлеките жесткий диск из отсека (4).
9. В случае установки нового диска см. Установка дополнительного 3,5-дюймового жесткого диска
на стр. 33, иначе разверните корпус для дисков вниз и установите защитную панель.
32 Глава 2 Модернизация оборудования
