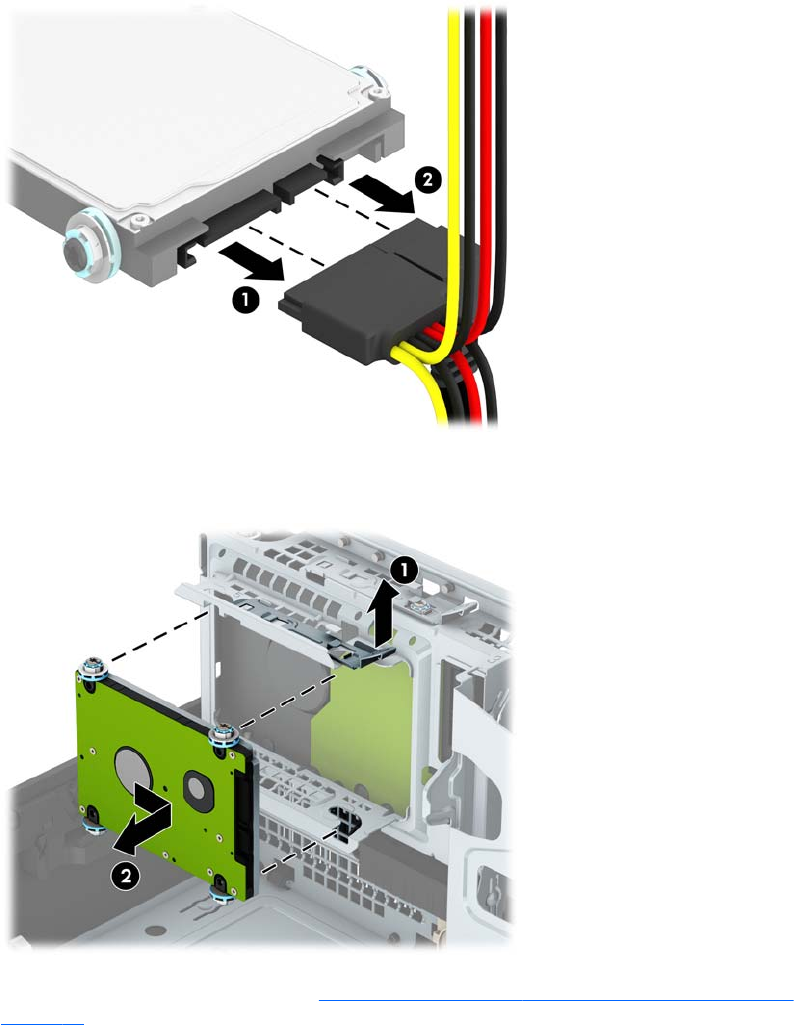

8. Отключите кабель питания (1) и кабель данных (2) от тыльной стороны жесткого диска.
9. Потяните защелку отключения на задней стороне дисковода (1), затем сдвиньте дисковод назад
до упора и потяните его вниз, а затем извлеките (2).
10. В случае установки нового диска см. Установка внутреннего 2,5-дюймового жесткого диска
на стр. 38, иначе разверните корпус для дисков вниз и установите защитную панель.
Установка и извлечение дисководов 37
