Hardware Reference Guide
Table Of Contents
- Характеристики продукта
- Модернизация оборудования
- Особенности обслуживания
- Предупреждения
- Снятие защитной панели компьютера
- Установка на место защитной панели компьютера
- Снятие передней панели
- Снятие декоративной заглушки лицевой панели тонкого оптического дисковода
- Установка передней панели на место
- Изменение конфигурации с "настольной" на "башенную"
- Разъемы системной платы
- Установка дополнительных модулей памяти
- Извлечение или установка платы расширения
- Расположение дисководов
- Установка и извлечение дисководов
- Извлечение тонкого оптического дисковода 9,5 мм
- Установка тонкого оптического дисковода 9,5 мм
- Извлечение и замена основного 3,5-дюймового жесткого диска
- Извлечение дополнительного 3,5-дюймового жесткого диска
- Установка дополнительного 3,5-дюймового жесткого диска
- Извлечение внутреннего 2,5-дюймового жесткого диска
- Установка внутреннего 2,5-дюймового жесткого диска
- Установка замка безопасности
- Замена батареи
- Электростатические разряды
- Инструкции по эксплуатации компьютера, уход за компьютером и подготовка к транспортировке
- Доступность
- Указатель

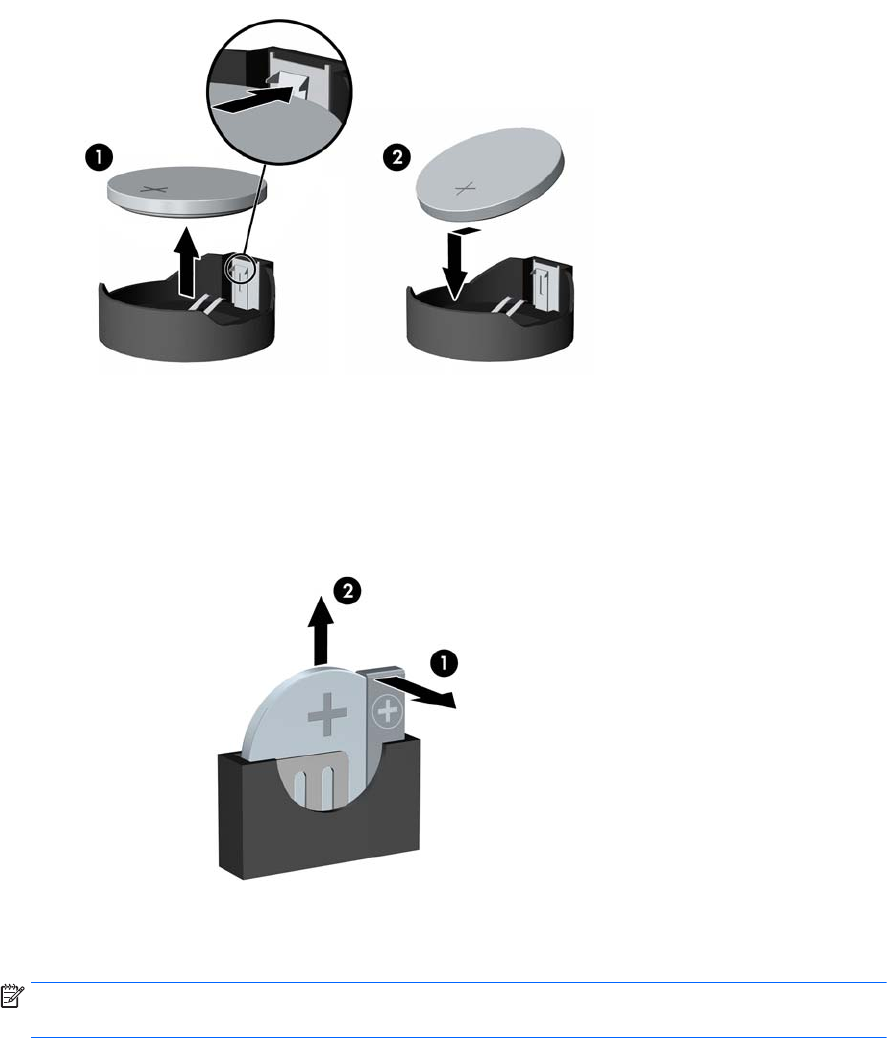

б. Чтобы установить новую батарею, вставьте ее одним краем под выступ держателя
положительным полюсом вверх. Нажмите на другой край батареи, чтобы фиксатор захватил
его (2).
Тип 3
а. Оттяните назад защелку (1), которая удерживает батарею, и извлеките батарею (2).
б. Вставьте новую батарею и установите защелку на место.
ПРИМЕЧАНИЕ. После замены батареи выполните следующие действия для завершения
процедуры.
8. Установите на место крышку корпуса.
9. Присоедините кабель питания и внешние устройства, а затем включите компьютер.
50 Приложение А Замена батареи
