Priključnice na matičnoj ploči

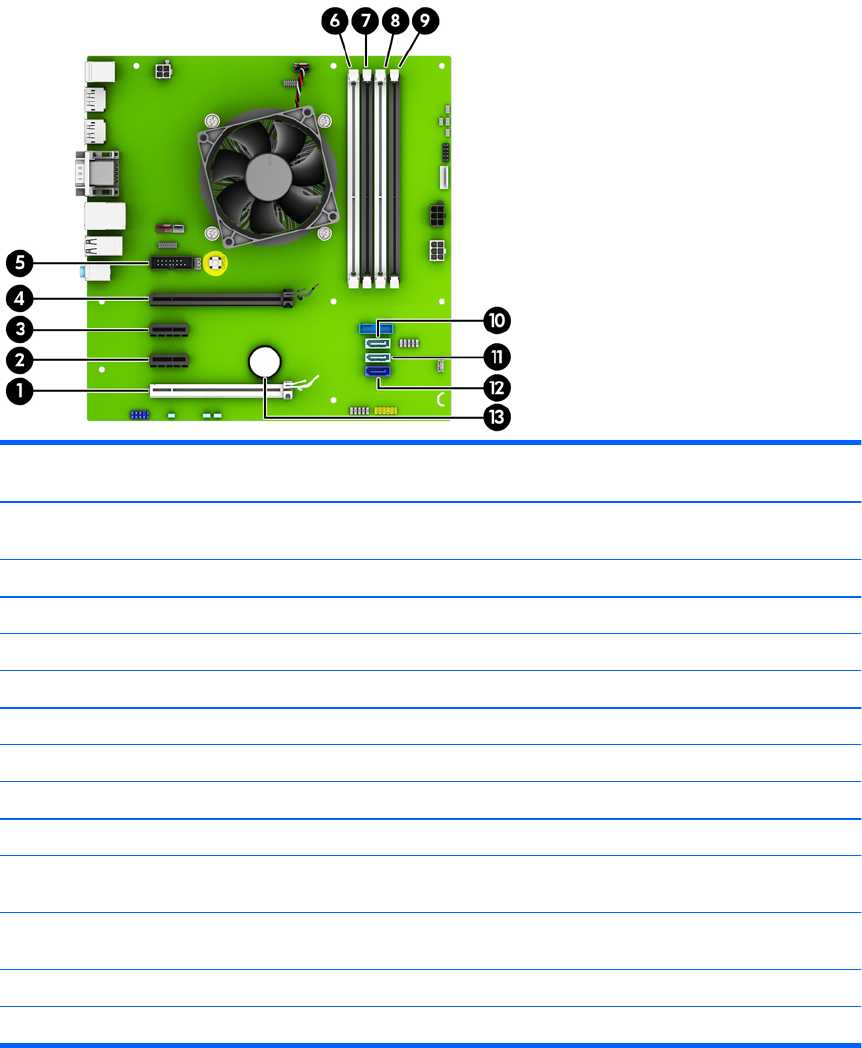

Pomoću ove slike i tablice prepoznat ćete priključnice na matičnoj ploči svojeg modela.
Br. Priključnica na matičnoj ploči Oznaka na matičnoj
ploči
Boja Komponenta
1 PCI Express x16 Gen2
promijenjen na x4
X4PCIEXP bijeli Kartica za proširenje
2 PCI Express x1 Gen 2 X1PCIEXP2 crna Kartica za proširenje
3 PCI Express x1 Gen 2 X1PCIEXP1 crna Kartica za proširenje
4 PCI Express x16 Gen 3 X16PCIEXP crna Kartica za proširenje
5 Serijski priključak COMB crna Dodatni drugi serijski priključak
6 DIMM4 (kanal A) DIMM4 bijelo Memorijski modul
7 DIMM3 (kanal A) DIMM3 crna Memorijski modul
8 DIMM2 (kanal B) DIMM2 bijelo Memorijski modul
9 DIMM1 (kanal B) DIMM1 crna Memorijski modul
10 SATA 3.0 SATA2 svijetloplavo Bilo koji SATA uređaj drukčiji od
primarnog tvrdog diska
11 SATA 3.0 SATA1 svijetloplavo Bilo koji SATA uređaj drukčiji od
primarnog tvrdog diska
12 SATA 3.0 SATA0 tamnoplavo Primarni tvrdi disk
13 Baterija BAT crna Baterija
