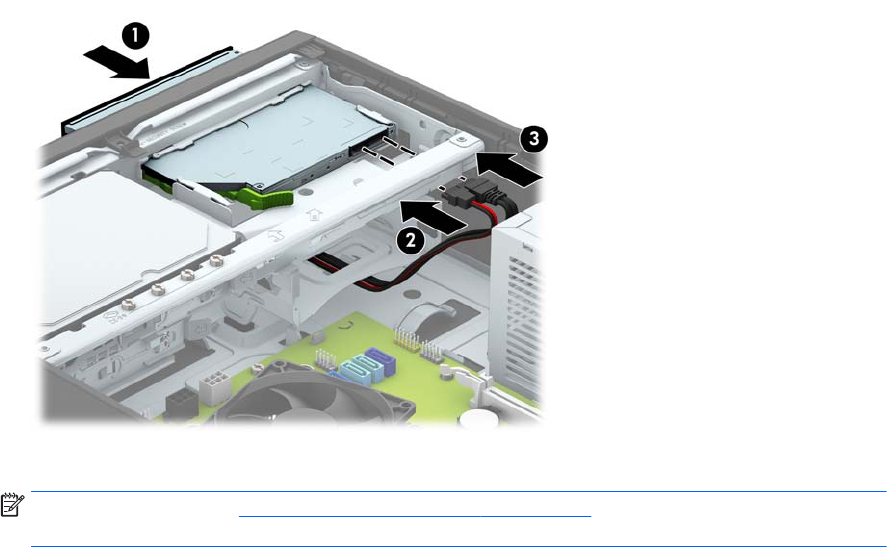

9. Provucite optički pogon kroz prednji dio kućišta sasvim u ležište tako da sjedne na mjesto (1), a zatim
spojite kabel napajanja (2) i podatkovni kabel (3) na stražnji dio pogona.
10. Spojite drugi kraj podatkovnog kabela na jednu svjetlo plavu SATA priključnicu na matičnoj ploči.
NAPOMENA: U odjeljku
Priključnice na matičnoj ploči na stranici 12 potražite sliku priključnica pogona
matične ploče.
11. Ako je prednji okvir uklonjen, zamijenite ga.
12. Zamijenite pristupnu ploču računala.
13. Ako je računalo bilo na stalku, vratite stalak.
14. Ponovno priključite kabel za napajanje i vanjske uređaje, a zatim uključite računalo.
15. Zabravite sve sigurnosne uređaje koji su bili otključani dok je pristupna ploča bila skinuta.
24 Poglavlje 2 Nadogradnje hardvera
