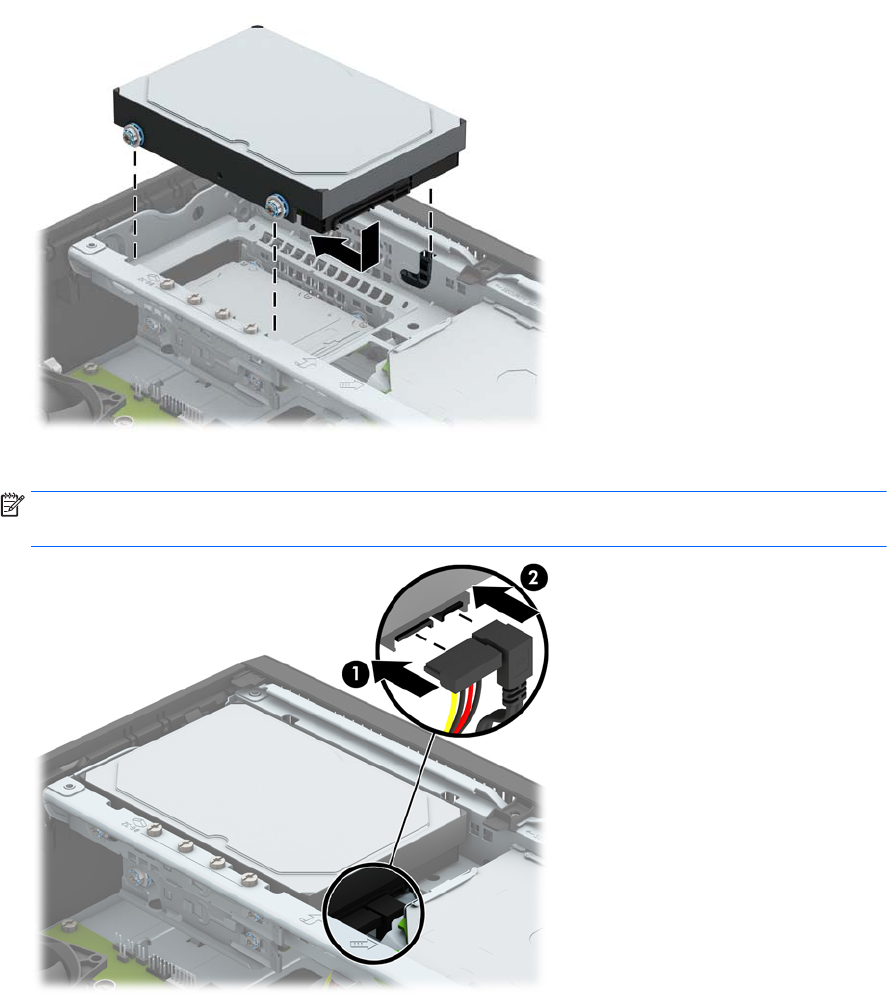

10. Poravnajte pričvrsne vijke s utorima na okviru za pogon u kućištu, tvrdi disk pritisnite prema dolje u
ležište te ga gurnite prema naprijed dok ne sjedne na mjesto.
11. Na stražnjoj strani tvrdog diska spojite naponski kabel (1) i podatkovni kabel (2).
NAPOMENA: Da biste izbjegli probleme u radu tvrdog diska, podatkovni kabel za primarni tvrdi disk
mora biti priključen na tamno plavu priključnicu na matičnoj ploči označenu sa SATA0.
12. Zamijenite pristupnu ploču računala.
13. Ako je računalo bilo na stalku, vratite stalak.
14. Ponovno priključite kabel za napajanje i vanjske uređaje, a zatim uključite računalo.
15. Zabravite sve sigurnosne uređaje koji su bili otključani dok je pristupna ploča bila skinuta.
Ugradnja i uklanjanje pogona 27
