HP LaserJet Managed MFP E72525, E72530, E72535, E72825, E72830, E72835-Engine Installation Guide

ManualsBrandsHP ManualsDesktopsHP LaserJet Managed Flow MFP E72525-E72535z - Base Product 25-35 ppm

NJ

OE

support.hp.com

1.1 1.2

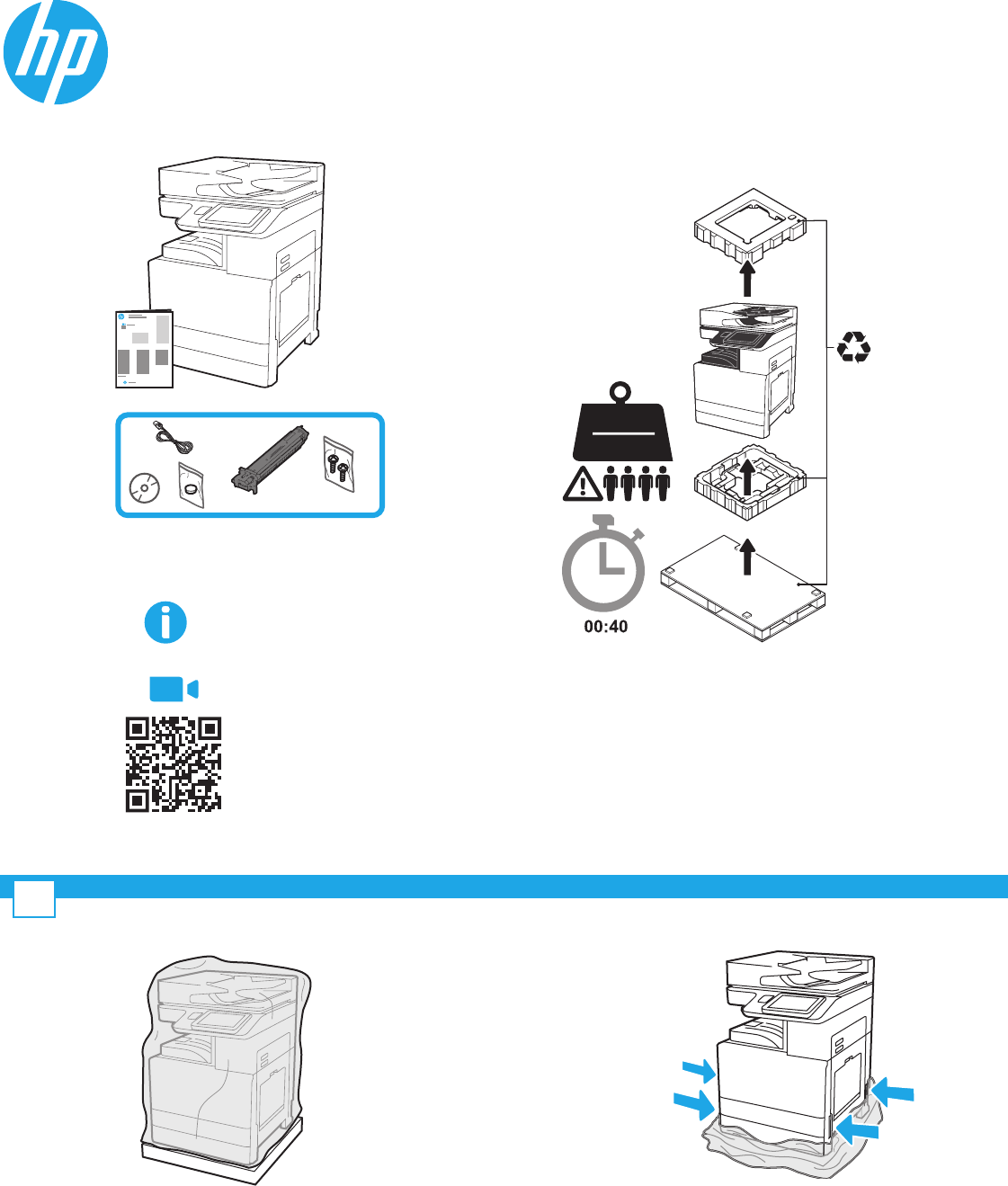

引擎安裝指南

警告：請確定工作區域沒有任何碎片，而且地板

無濕滑情況。

注意：印表機組件很重。必須由四個人合力抬起，

並安裝在兩用紙匣進紙器 (DCF) (Y1F97A)、2000 頁

大容量輸入裝置 (2000 頁 HCI) (Y1F99A) 或是支架

(Y1G17A) 之上。

從包裝中取出印表機，並使其適應環境。

注意：在印表機電源開啟之前，請確定室內及設備的溫度至少已達 15°C (59°F)。

附註：將印表機置放在裝運棧板上，直到其達到可安裝於 DCF、HCI 或支架上的狀態。

從包裝箱中取出印表機、感光鼓、碳粉收集裝置 (TCU) 和相關聯的硬體。印表機與耗材

從包裝中取出後，靜置 4 小時以適應環境。

附註：如果印表機和硬體存放地點低於 0°C (32°F)，則需要更長時間達到適應。

注意：請等到 DCF、HCI 或支架上的印表機安裝完成之後，再拆除裝運膠帶或保護用包裝

材料。(步驟 3.2)

附註：感光鼓存放在自動文件進紙器下方的出紙槽中。

將保護用透明塑膠袋往下拉到印表機底座，即可摸到抬提位

置點。

HP 建議您先看過影片後，

再開始執行安裝。

HP LaserJet Managed MFP E72825, E72830, E72835

HP LaserJet Managed MFP E72525, E72530, E72535

https://www.hp.com/videos/A3install

Summary of content (9 pages)

PAGE 1
HP LaserJet Managed MFP E72825, E72830, E72835 HP LaserJet Managed MFP E72525, E72530, E72535 NJ OE 引擎安裝指南 support.hp.com 警告：請確定工作區域沒有任何碎片，而且地板無濕滑情況。注意：印表機組件很重。必須由四個人合力抬起，並安裝在兩用紙匣進紙器 (DCF) (Y1F97A)、2000 頁大容量輸入裝置 (2000 頁 HCI) (Y1F99A) 或是支架 (Y1G17A) 之上。 https://www.hp.com/videos/A3install 1 HP 建議您先看過影片後，再開始執行安裝。從包裝中取出印表機，並使其適應環境。注意：在印表機電源開啟之前，請確定室內及設備的溫度至少已達 15°C (59°F)。附註：將印表機置放在裝運棧板上，直到其達到可安裝於 DCF、HCI 或支架上的狀態。 1.1 1.
PAGE 2
準備要進行安裝的 DCF、2000 頁 HCI 或支架。注意：務必小心進行抬提。實施正確的安全抬提措施。重要事項：保留兩根指捻螺釘，以供稍後固定 HCI 或支架。 2.1 依照包裝箱內說明，取出 DCF、HCI 或支架。如果未來會安裝釘書機/堆疊器 (Y1G18A) 或手冊完稿器 (Y1G07A)，則 HP LaserJet Spacer (Y1G24A) 必須安裝在 DCF、HCI 或支架的底部。如不需要這種隔片，請前往步驟 2.7。 2.4 在 HP LaserJet Spacer 的底部裝上腳輪。腳輪專用的螺釘孔已預鑽螺牙。 2.2 2.3 2.5 2.
PAGE 3
.2 小心抬高印表機組件，再將印表機對齊組件上的對齊接腳和接頭。將印表機小心放低裝入組件。注意：印表機組件很重。必須由四個人合力抬起，並安裝在 DCF、HCI 或是支架上。附註：打開印表機上的每個擋門和所有紙匣，檢查是否有裝運膠帶與包裝材料。拆除所有的裝運膠帶與包裝材料。 4 OE 拆除引擎周邊所有的包裝材料和膠帶。 4.1 在右側擋門處尋找裝運說明標籤。 4.4 拆除泡棉包裝材料 4.7 NJ 打開 2-3 號紙匣，然後拆除所有的膠帶和泡棉包裝材料。 4.2 4.3 4.5 4.6 打開右側擋門，然後拆除指示您轉印區域的裝運標籤。小心拆除轉印裝置背面的捆紮帶。 4.
PAGE 4
5 安裝碳粉匣。 5.1 5.2 5.4 5.5 打開正面和右側擋門。附註：維持這些擋門開啟，直到碳粉匣、感光鼓和碳粉收集裝置 (TCU) 裝妥為止。安裝碳粉匣。 6 拆除碳粉匣包裝。碳粉匣兩邊同時搖晃 (約 5 次) 以利碳粉匣中的炭粉平均分布。拆除碳粉匣底部和背部的兩片膠膜：下拉並拆除碳粉匣底部的膠膜 (圖說文字 1)。上拉並拆除碳粉匣背部的膠膜 (圖說文字 2)。壓下 TCU 每邊的閂把，然後拆下 TCU。插入影像裝置。注意：影像裝置必須等到要安裝時才可打開包裝。在強光下曝光過久可能會造成感光鼓損壞，進而導致影像品質的問題。 6.1 確定正面和右側的擋門均已開啟。右測擋門會縮回連鎖桿，以利安裝影像裝置。 6.3 5.3 拆下白色保護蓋。請勿觸碰感光鼓表面。 6.4 直接拉出橘色注墨滾筒裝運鎖，將其拆下。 6.2 從泡棉包裝和塑膠袋中取出影像裝置。 6.
PAGE 5
6.6 拆下影像裝置上的橘色栓塞。旋緊一根指捻螺釘。 6.7 直接拉出紅色箭頭標籤，撕除影像裝置正面的封膠。 6.9 將影像裝置滑入印表機中。 6.10 將影像裝置壓入定位，同時安裝第一根螺釘 (圖說文字 1)固定影像裝置的位置。安裝 4 根輔助螺釘 (圖說文字 2)。 6.12 沿著影像裝置和接頭中間的通道環繞纜線，然後關上右擋門。附註：當右擋門關上時，連鎖桿會滑到定位，防止影像裝置移動。 7 7.1 安裝碳粉收集裝置 (TCU)。 8 8.1 6.8 單手握住影像裝置的底部，另外一隻手則握住正面的灰色手把。安裝紙張穩定導板。在第一個出紙處的兩個位置，安裝紙張穩定導板。 6.
PAGE 6
9 在 2 號紙匣裝入紙張。附註：視需要使用紙張 (Letter 或 A4) 列印組態頁。 9.1 9.2 壓下紙匣背面的藍色調整片。在相同時間，捏住或夾住紙匣正面的藍色調整片並且滑動，調整到正確的紙張長度。這兩種調整片都有裝上彈簧，所以手放開時就會鎖住。 9.3 夾住調整片的兩側然後滑動，調整紙張寬度。 9.4 裝入紙張。附註：裝入 A4 或 Letter 大小紙張時，長邊應在紙匣右邊，如圖所示。 10 初始化印表機。注意：此時請勿連接網路纜線。 10.1 將電路纜線接到印表機和牆壁插座 (圖說文字 1)。重要事項：利用印表機電源開關開啟印表機電源 (圖說文字 2)。 10.4 列印組態頁，確定印表機運作正常。附註：將印出頁面標記「1」，表示這是第一次初始化。 10.2 10.
PAGE 7
11 晚列印點差異組態 (Late point differentiation configuration，LPDC) 檢查清單 (自動)。注意：印表機進行安裝、搭架或設定期間，必須由受過專業訓練人士進行 LPDC 程序。附註：如果沒有網際網路連線可用，或者無法透過網路連線執行 LPDC 程序，可將速度授權先下載到 USB 快閃磁碟機，再手動安裝。移至步驟 12。附註：從裝置出貨到雲端開始提供授權之間，需等候 24-48 小時。您必須等到雲端提供可用授權後，才能設定速度。注意：確定此時只有連接電源線。在出現提示前，請勿連接網路線。 • 利用印表機電源開關開啟印表機的電源。等候設定精靈出現後，再進行每一項設定。 • 允許印表機完成初始化和內部通訊。 • 列印組態頁，確定印表機運作正常，同時確定韌體已正確更新。確認 LPDC 狀態「Not configured (XX, XX, XX)」(尚未設定)。注意：請勿跳過下一個步驟。 • 使用 USB 快閃磁碟機，手動更新印表機韌體 (不要連接網路線)。注意：確定所有組件皆已安裝後，再升級韌體。這是在組件上更新韌體的唯一方式。組件如果是後續所安裝，可能
PAGE 8
12 晚列印點差異組態 (Late point differentiation configuration，LPDC) 檢查清單 (手動使用 USB 快閃磁碟機)。 • 確定網路線已從印表機上拔除。 • 啟動主電源開關 (靠近電源線)，然後壓下印表機正面的電源按鈕。 • 將速度授權下載到 USB 快閃磁碟機。 • 搭配連線網際網路的 PC 時，請開啟瀏覽器，並移至 HP Jet Advantage Management (JAM) Activation 網站：https://activation.jamanagement.hp.
