Посібник зі встановлення двигуна

УВАГА! Забезпечте, щоб робоче місце було

чистим, а підлога не слизькою й не вологою.

ПОПЕРЕДЖЕННЯ. Зібраний принтер має велику

вагу. Четверо людей повинні підняти його та

встановити на двокасетний подавач (DCF)

(Y1F97A), пристрій високої вхідної ємності на

2000аркушів (HCI) (Y1F99A) або стійку (Y1G17A).

Розпакуйте принтер і зачекайте, поки він адаптується до навколишнього середовища.

ПОПЕРЕДЖЕННЯ. Перш ніж вмикати принтер, переконайтеся, що температура приміщення й обладнання становить не менше 15°C (59°F).

ПРИМІТКА. Принтер має залишатися на палеті для транспортування, доки не буде готовий до встановлення на DCF, HCI або стійку.

Вийміть принтер, фотобарабани, накопичувач невикористаного тонера (TCU) і супутнє

обладнання з упаковки. Після розпакування принтера й витратних матеріалів зачекайте

чотири години, щоб вони адаптувалися до навколишнього середовища.

ПРИМІТКА. Якщо принтер та інше обладнання зберігалися за температури нижче 0°C

(32°F), адаптація до навколишнього середовища може тривати довше.

ПОПЕРЕДЖЕННЯ. Не знімайте стрічку для транспортування або захисні пакувальні

матеріали, поки принтер не буде встановлено на DCF, HCI або стійку (Крок 3.2).

ПРИМІТКА. Фотобарабани зберігаються на ділянці вихідного відсіку під автоматичним

подавачем документів.

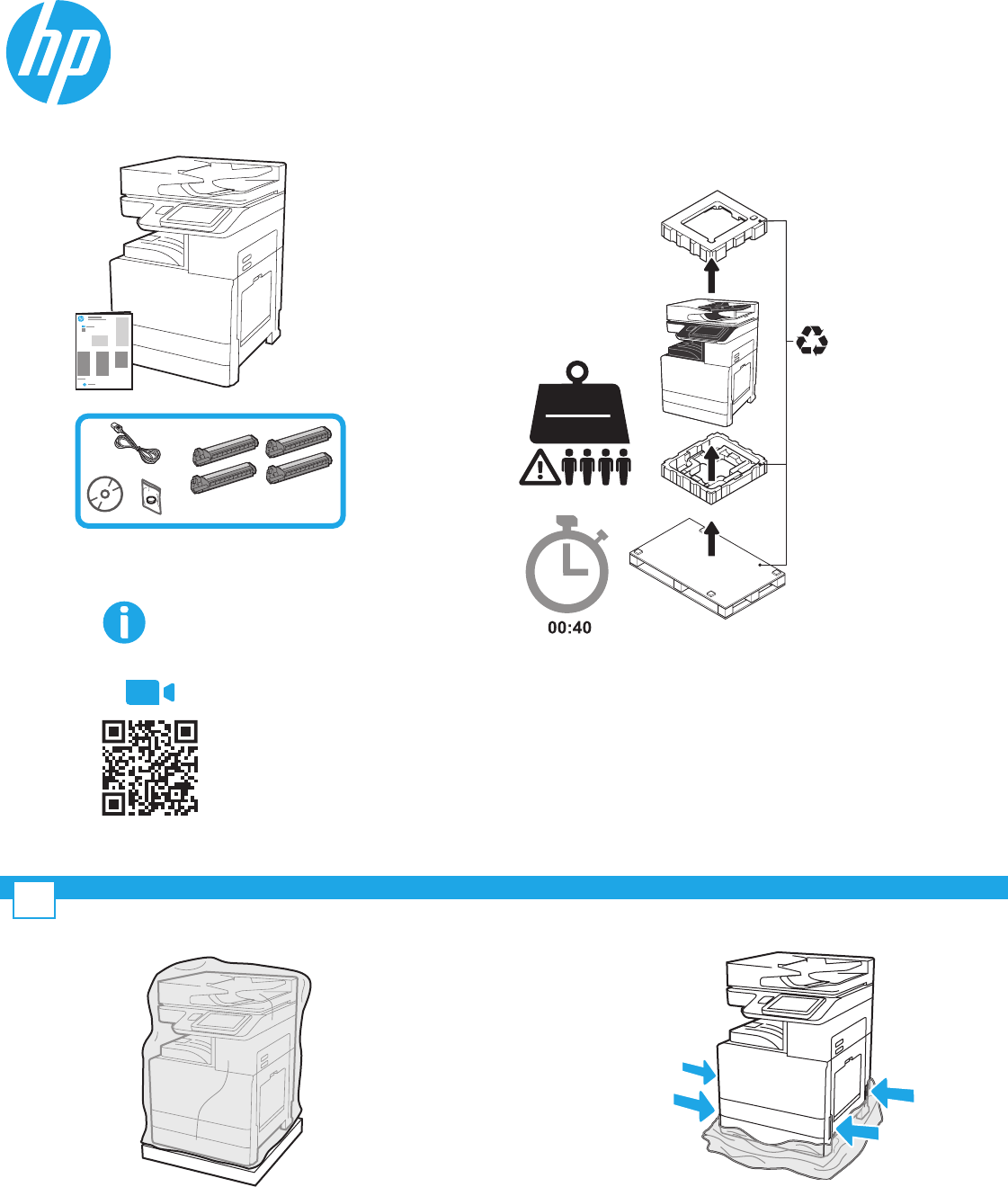

Стягніть захисну поліетиленову плівку вниз до основи принтера,

щоб отримати доступ до точок підйому.

HP рекомендує переглянути

відео перед установленням.

HP Color LaserJet Managed MFP E78323, E78325, E78330

HP Color LaserJet Managed MFP E77822, E77825, E77830

https://www.hp.com/videos/A3install
