Ном
ер

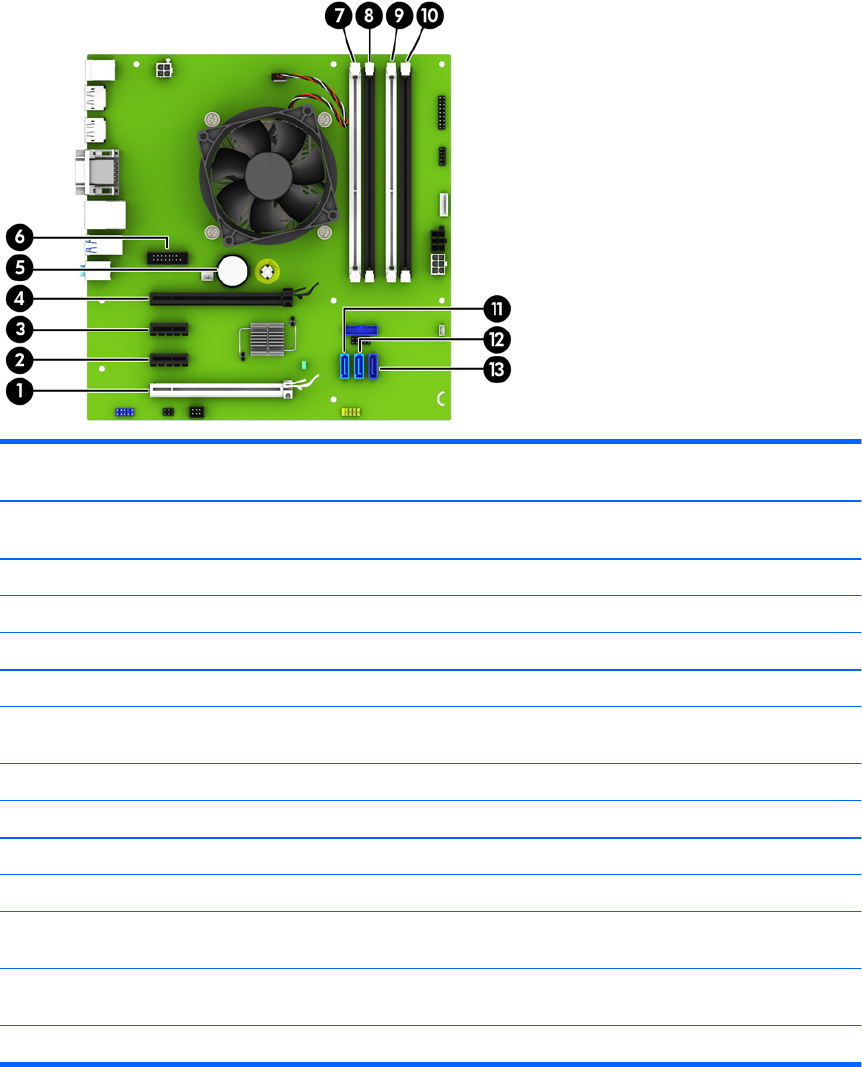

Разъем системной платы Маркировка разъема
системной платы
Цвет Компонент
1 Плата расширения PCI Express
x16, пониженная до x4
X4PCIEXP белый Плата расширения
2 PCI Express x1 X1PCIEXP2 черный Плата расширения
3 PCI Express x1 X1PCIEXP1 черный Плата расширения
4 PCI Express x16 X16PCIEXP черный Плата расширения
5 Батарея BAT черный Батарея
6 Последовательный порт COMB черный Дополнительный второй
последовательный порт
7DIMM4 (канал A) DIMM4 белый Модуль памяти
8DIMM3 (канал A) DIMM3 черный Модуль памяти
9DIMM2 (канал B) DIMM2 белый Модуль памяти
10 DIMM1 (канал B) DIMM1 черный Модуль памяти
11 SATA 3.0 SATA2 голубой Любое устройство SATA, кроме
основного жесткого диска
12 SATA 3.0 SATA1 голубой Любое устройство SATA, кроме
основного жесткого диска
13 SATA 3.0 SATA0
темно-синий Основной жесткий диск
Разъемы системной платы 13
