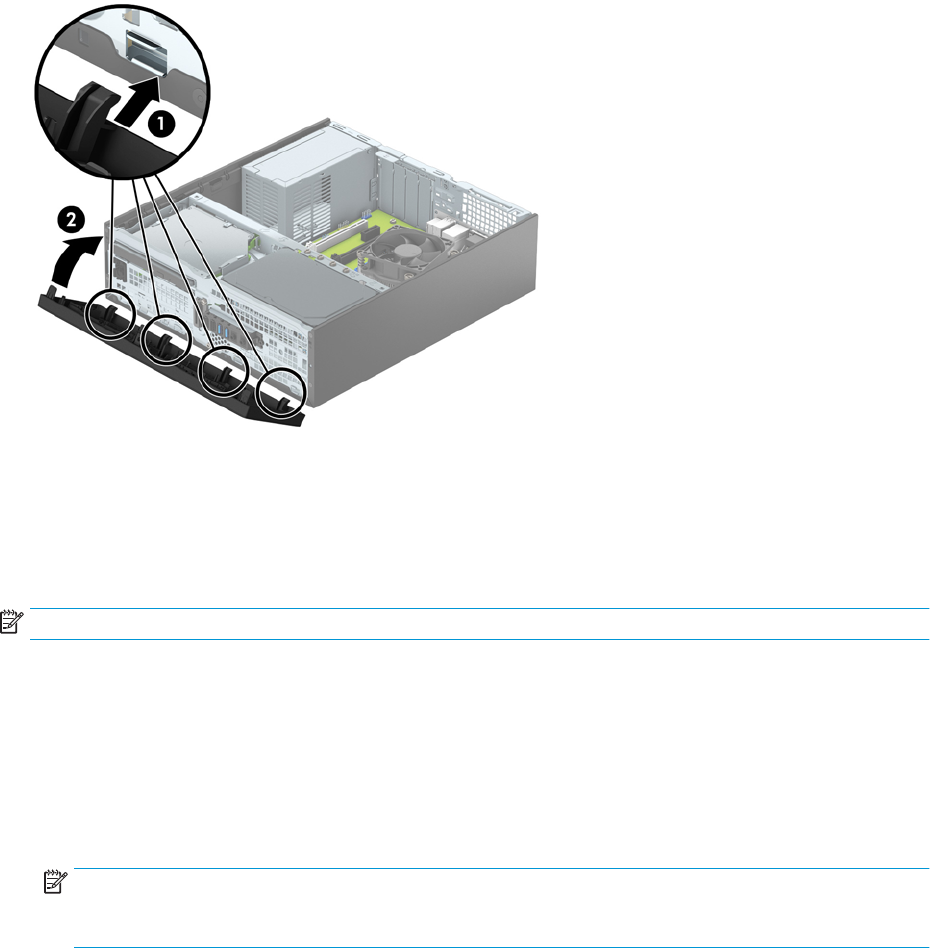

Memasang kembali bezel depan
Masukkan keempat pengait di bagian bawah bezel ke dalam lubang persegi panjang pada sasis (1), lalu putar
bagian atas bezel ke sasis (2) hingga terpasang dengan benar pada tempatnya.
Membersihkan lter debu opsional
Beberapa model dilengkapi dengan bezel depan yang dilengkapi dengan lter debu. Anda harus secara
berkala membersihkan lter debu sehingga debu yang terkumpul pada lter tidak menghambat aliran udara
yang melalui komputer.
CATATAN: Bezel depan lter debu opsional dapat diperoleh dari HP.
Cara membersihkan lter debu:
1. Lepaskan/pisahkan semua perangkat keamanan yang menghalangi Anda membuka komputer.
2. Lepaskan semua media yang dapat dilepas, seperti drive CD atau ash USB, dari komputer.
3. Matikan komputer dengan benar melalui sistem operasi, dan matikan semua perangkat eksternal yang
ada.
4. Lepaskan kabel daya dari stopkontak AC dan lepaskan perangkat eksternal lainnya.
CATATAN: Apapun status daya komputer, papan sistem akan selalu dialiri tegangan selama sistem
tersambung ke stopkontak AC yang berfungsi. Anda harus melepaskan kabel daya untuk menghindari
kerusakan pada komponen internal komputer.
5. Jika komputer terpasang pada dudukan, lepaskan komputer dari dudukannya lalu letakkan di bawah.
6. Melepas panel akses komputer dan bezel depan.
10 Bab 2 Upgrade perangkat keras
