GEBRAUCHSANWEISUNG
3-Stufen-Automatik-Lader
12V 3/6A für Bleiakkus
12V DC 230V ~ 50Hz
3-Stufen-Automatik-Lader
12V 4/8A für Bleiakkus
12V DC 230V ~ 50Hz
Sehr geehrter Kunde,
vielen Dank für Ihr entgegengebrachtes Vertrauen. Sie haben einen der leistungsstärksten, kompaktesten
und zuverlässigsten Automatik-Steckerlader dieser Klasse erworben.
Bitte lesen Sie diese Gebrauchsanweisung sorgfältig durch bevor Sie Ihr Gerät in Betrieb nehmen.
ACHTUNG !!! Wichtige Sicherheitshinweise !!
- Dieses Gerät gehört nicht in Kinderhände! Achtung Lebensgefahr!
- Der Betrieb unter widrigen Umgebungsbedingungen ist unter allen Umständen zu vermeiden. Widrige
Umgebungsbedingungen sind: Umgebungstemperaturen über 50°C, brennbare Gase, Lösungsmittel,
Dämpfe, Staub, Luftfeuchtigkeit über 80% rel., sowie Nässe.
- Das Gerät darf nur in trockenen und geschlossenen Räumen betrieben werden.
- Wenn anzunehmen ist, daß ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät
unverzüglich außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Ein gefahrloser
Betrieb ist nicht mehr anzunehmen, wenn das Gerät keine Funktion mehr zeigt, sichtbare Beschädi-
gungen aufweist, bei Transportbeschädigungen, nach Lagerung unter ungünstigen Verhältnissen.
- Service und Reparatur
Servicearbeiten und Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt werden.
- Der bestimmungsgemäße Einsatz des Gerätes umfaßt ausschließlich das Laden von 12V Bleiakkus.
Funktionsbeschreibung
Im Gegensatz zu Ladegeräten mit U/I-Kennlinie, erfolgt bei diesem Gerät die Ladung mit Konstantstrom.
Dadurch erfolgt die Ladung erheblich schneller, da Batterien bis zum Ladeende mit dem max. Strom
geladen werden. Außerdem werden die Akkus zu 100% geladen.
Kontrolliertes Gasen ist dabei erwünscht, da es das Bilden von Sulfatschichten erheblich beeinflußt und
somit das Akkuleben verlängert.
Ladeprinzip: Bis zu einer Spannung von 14,7V wird der Akku mit dem max. Strom geladen. Danach
wechselt das Gerät in den Timer-Modus und die Batterie wird 1 Std. mit stetig sinkendem Strom geladen.
Nach ca. 1 Std. wechselt das Gerät automatisch in den Stand-By-Modus und die Erhaltungsladung mit

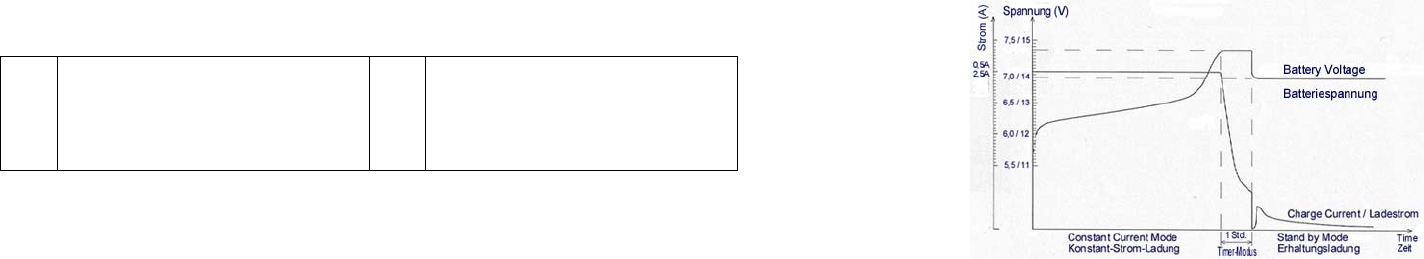

13,8V wird eingeleitet. Dies verdeutlicht die nachfolgende Graphik. Auch zum Laden von Blei-Gel-Batterien
geeignet.
Selbstverständlich ist das Gerät kurzschluß- und verpolungssicher.
LED-Anzeigen
rot: Sobald ein Akku angeschlossen wird lädt das Gerät mit maximalem Strom.
gelb: Timer-Modus - Die Akkuspannung hat 14,7V erreicht. Es wird ca. 1 Std. mit stetig sinkendem
Ladestrom geladen (siehe Diagramm).
grün: Der Ladevorgang ist abgeschlossen und das Gerät befindet sich im Modus "Erhaltungsladung".
Betriebshinweise
Zum Ladeende (Akku voll) leuchtet die grüne LED. Es können Akkus verschiedener Kapazität geladen
werden, bei größeren Akkus verlängert sich die Ladezeit, bei kleineren Akkus wird diese verkürzt. Zum
Laden selbst spielt es keine Rolle, ob der Akku nur teilweise oder vollständig entladen wird.
Der Akku kann auch dauernd am Ladegerät angeschlossen bleiben, die Umgebungstemperatur sollte
dabei ca. 20 – 25°C nicht über- und unterschreiten! Wird der Akku versehentlich falsch gepolt an das
Ladegerät angeschlossen, so wird der Ladestrom abgeschaltet.
Bedienung des Gerätes
1. Anschluß an 230V AC: Verbinden Sie zuerst das Ladegerät mit dem 230 V Stromnetz (Steckdose).
2. Anschluß an den Akku: Schließen Sie die rote Anschlußklemme des Ladegerätes am Pluspos (+)
des Akkus und die schwarze Anschlußklemme am Minuspol (-) des Akkus an.
Hinweis! Das Gerät ist kurzzeitig kurzschlußfest! Länger andauernde Kurzschlüsse (länger als eine
Minute) müssen auf jeden Fall vermieden werden, da ansonsten der Trafo oder die Leistungs-
elektronik überlastet wird.
Achtung !!
- Beim Laden von Akkus unbedingt auf polungsrichtigen Anschluß des Akkus achten.
- Um Schäden an den Akkus zu vermeiden, ist unbedingt darauf zu achten, daß die Akkus niemals
tiefentladen werden.
- Sorgen Sie während des Ladevorgangs für ausreichende Belüftung des Raumes.
- Öffnen Sie die Zellstopfen des Bleiakkus.
- Prüfen Sie vor dem Laden den Säurestand des Bleiakkus.
- Prüfen Sie bei längerer Ladedauer auch zwischendurch den Säurestand.
- Vermeiden Sie grundsätzlich offenes Feuer, offenes Licht und Funken in der Nähe der gerade zu
ladenden Akkus (Explosionsgefahr durch Knallgas).
- Beachten Sie unbedingt die Ladehinweise der jeweiligen Akkuhersteller (meist am Akku aufgedruckt).
Störung: Ist anzunehmen, daß ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer
Betrieb zu setzten und gegen unbeabsichtigten Betrieb zu sichern.
Das trifft zu: wenn das Gerät sichtbare Beschädigungen aufweist
wenn das Gerät nicht mehr funktionsfähig ist
wenn Teile des Gerätes lose oder locker sind
wenn die Verbindungsleitungen sichtbare Schäden aufweisen.
Falls das Gerät repariert werden muß, dürfen nur Originalersatzteile verwendet werden! Die Verwendung
abweichender Ersatzteile kann zu ernsthaften Sach- und Personenschäden führen! Eine Reparatur des
Gerätes darf nur vom Fachmann durchgeführt werden!
Sollte das Gerät einmal ausfallen, empfehlen wir das Gerät zur Reparatur an uns einzusenden.
Technische Daten
12V 3/6A 12V 4/8A
Betriebsspannung: 230V ~ 50Hz 230V ~ 50Hz
Ladestrom: 3A/6A umschaltbar 4A/8A umschaltbar
Akkuspannung: 12V 12V
Ladeschlußspannung: 14,7V 14,7V
Erhaltungsladung: 13,8V 13,8V
Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. 05/2002
IVT Innovative Versorgungs-Technik GmbH, Dienhof 14, 92242 Hirschau
Tel. 0 96 22 – 7 12 21 oder 7 12 22, Fax 0 96 22 – 7 12 20
Internet: www.IVT-Hirschau.de eMail: [e-mail]
