Datasheet

102
Weitere Informationen finden Sie unter www.jacob-gmbh.de I I For further information please visit www.jacob-gmbh.de

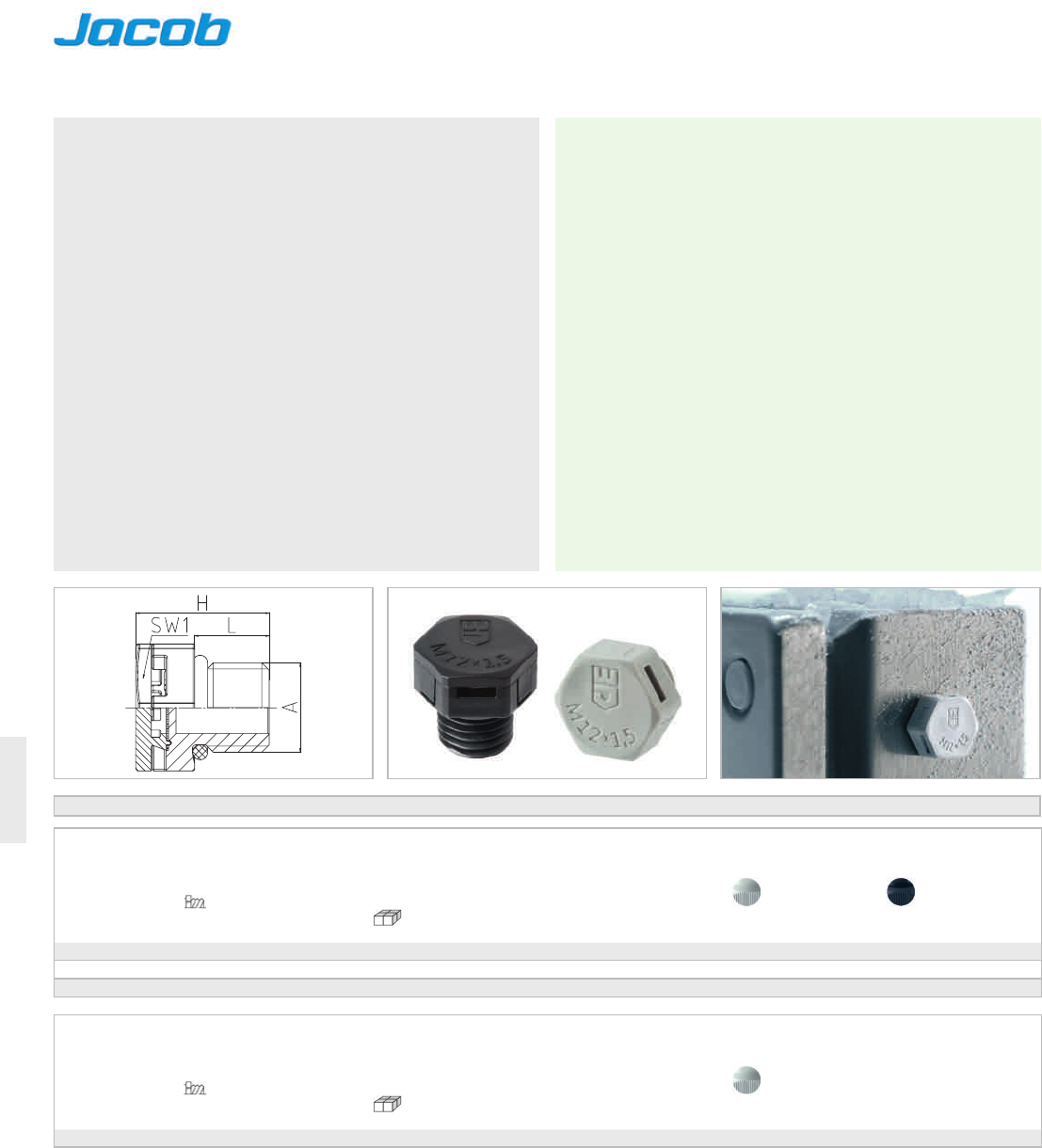

Druckausgleichselement || Venting element JDAExxPAzzzz
TECHNISCHE DATEN:
Aufbau
Grundkörper Polyamid PA6 V0
Membran Polyethersulfon PES
ORing Nitrilkautschuk NBR
Anschlussgewinde metrisch, nach EN 60423
Eigenschaften
O zum Schutz vor Kondenswasserbildung in
hermetisch abgedichteten Elektro und
ElektronikGehäusen bei Temperatur und
Druckschwankungen
O konstante Be und Entlüftung sowie Anpassung
des Innendrucks
O Wasser und Öl abweisende PESMembran
Luftdurchsatz > 400 ml/min/cm
2
bei ∆p = 0,07 bar
Wassereintrittspunkt ≥ 0,83 bar (dynamischer WEP, 30 Sekunden)
Temperaturbereich 40 °C / +100 °C
Schutzart IP66 / IP68  0,6 bar (60 min.) / IP69K
TECHNICAL DATA:
Configuration
Body Polyamide PA6 V0
Membrane Polyether sulphone PES
Oring Nitrile rubber NBR
Connecting thread metric, as per EN 60423
Properties
O protection for hermetically sealed
electrotechnical and electronic enclosures
against condensation water from alternating
temperature and pressure
O continuous ventilation and adaption
of the inner pressure
O hydrophobic and oleophobic PESmembrane
Typical air flow > 400 ml/min/cm2 at ∆p = 0,07 bar
Water entry pressure ≥ 0,83 bar (dynamic WEP, 30 seconds)
Temperature range 40 °C / +100 °C
Protection grade IP66 / IP68  0,6 bar (60 min.) / IP69K
Merkmale Characteristics
Anschlussgewinde Standardlänge Connecting thread standard length
RAL 7035 RAL 9005
lichtgrau tiefschwarz
light grey jet black
A L SW1 H
Art.Nr. / Part No. Art.Nr. / Part No.
mm mm mm
M12x1,5 10 17 17,8 100 JDAE12PA7035 JDAE12PA/SW
M20x1,5 10 27 21,6 10 JDAE20PA7035 JDAE20PA/SW
M40x1,5 18 50 35,6 5 JDAE40PA7035 JDAE40PA/SW
Anschlussgewinde kurz Connecting thread short
RAL 7035
lichtgrau
light grey
A L SW1 H
Art.Nr. / Part No.
mm mm mm
M12x1,5 6 17 13,8 100 JDAE12PA067035
Hinweis: Nur mit geeignetem Werkzeug montieren, z.B. Steckschlüssel Comment: assembly only with suitable tool, for example box spanner
