Specification Sheet

Sockets
267

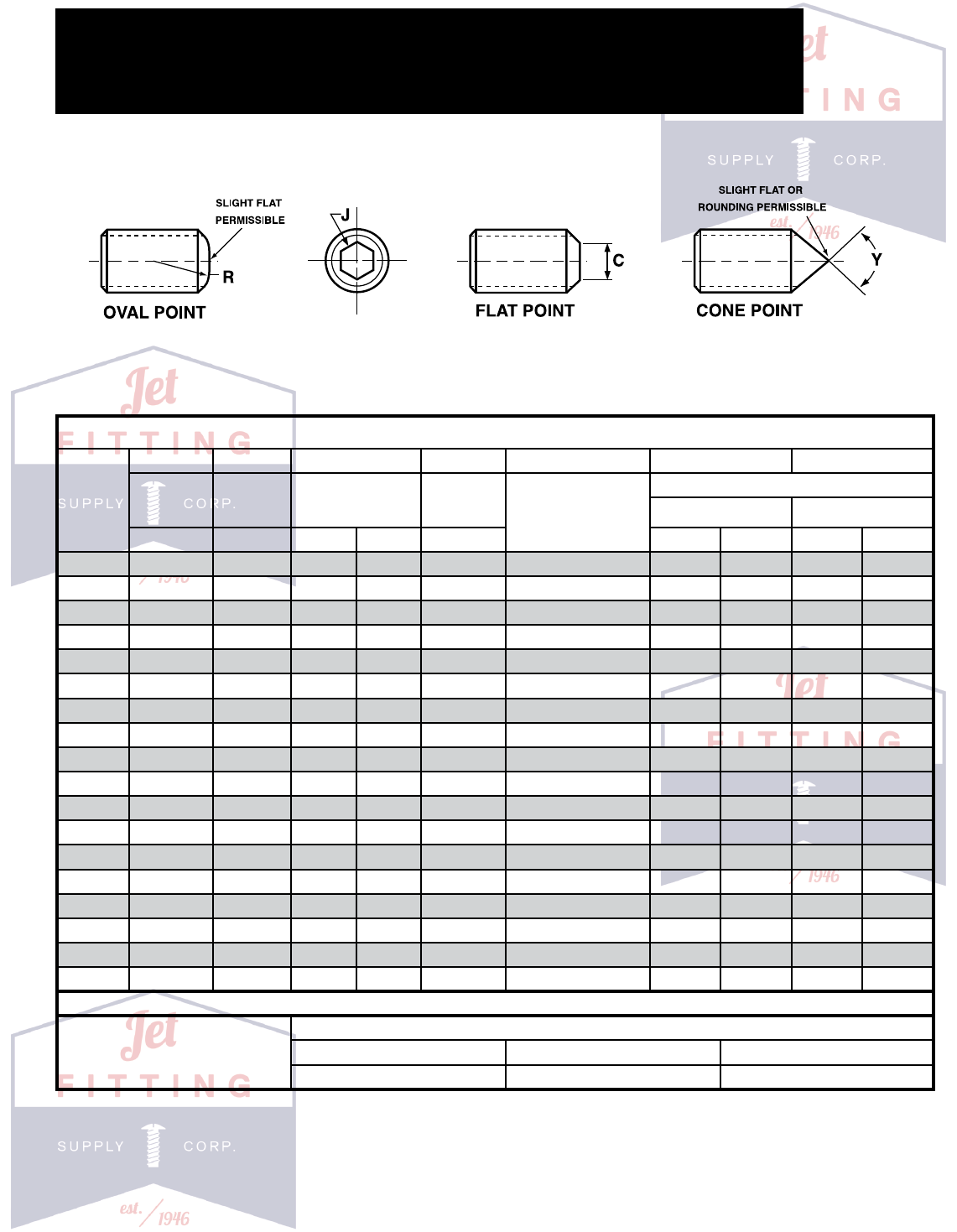

So c k e t Se t Sc r e w S - Al l o y St e e l
ASME B18.3-2003
Nominal
Size
J T C R Y P Q
Hexagon
Socket Size
Key
Engage-
ment
Cup & Flat Point
Diameter
Oval Point
Radius
Cone Pt. Angle 90°
±2° for these lengths
and over; 118° ± 2°
for shorter lengths
Half Dog Point
Diameter Length
Nom Min Max Min Basic Max Min Max Min
0 0.028 0.050 0.033 0.027 0.045 0.09 0.040 0.037 0.017 0.013
1 0.035 0.060 0.040 0.033 0.055 0.09 0.049 0.045 0.021 0.017
2 0.035 0.060 0.047 0.039 0.064 0.13 0.057 0.053 0.024 0.020
3 0.050 0.070 0.054 0.045 0.074 0.13 0.066 0.062 0.027 0.023
4 0.050 0.070 0.061 0.051 0.084 0.19 0.075 0.070 0.030 0.026
5 0.062 0.080 0.067 0.057 0.094 0.19 0.083 0.078 0.033 0.027
6 0.062 0.080 0.074 0.064 0.104 0.19 0.092 0.087 0.038 0.032
8 0.078 0.090 0.087 0.076 0.123 0.25 0.109 0.103 0.043 0.037
10 0.094 0.100 0.102 0.088 0.142 0.25 0.127 0.120 0.049 0.041
1/4 0.125 0.125 0.132 0.118 0.188 0.31 0.156 0.149 0.067 0.059
5/16 0.156 0.156 0.172 0.156 0.234 0.38 0.203 0.195 0.082 0.074
3/8 0.188 0.188 0.212 0.194 0.281 0.44 0.250 0.241 0.099 0.089
7/16 0.219 0.219 0.252 0.232 0.328 0.50 0.297 0.287 0.114 0.104
1/2 0.250 0.250 0.291 0.270 0.375 0.57 0.344 0.334 0.130 0.120
5/8 0.312 0.312 0.371 0.347 0.469 0.75 0.469 0.456 0.164 0.148
3/4 0.375 0.375 0.450 0.425 0.562 0.88 0.562 0.549 0.196 0.180
7/8 0.500 0.500 0.530 0.502 0.656 1.00 0.656 0.642 0.227 0.211
1 0.562 0.562 0.609 0.579 0.750 1.13 0.750 0.734 0.260 0.240
Tolerance on Length
Nominal Screw Length
Up to 0.63 in., Incl. Over 0.63 to 2.00 in., Incl. Over 2.00 to 6.00 in., Incl.
±0.01 ±0.02 ±0.03
Socket Set Screws
Alloy
Steel
