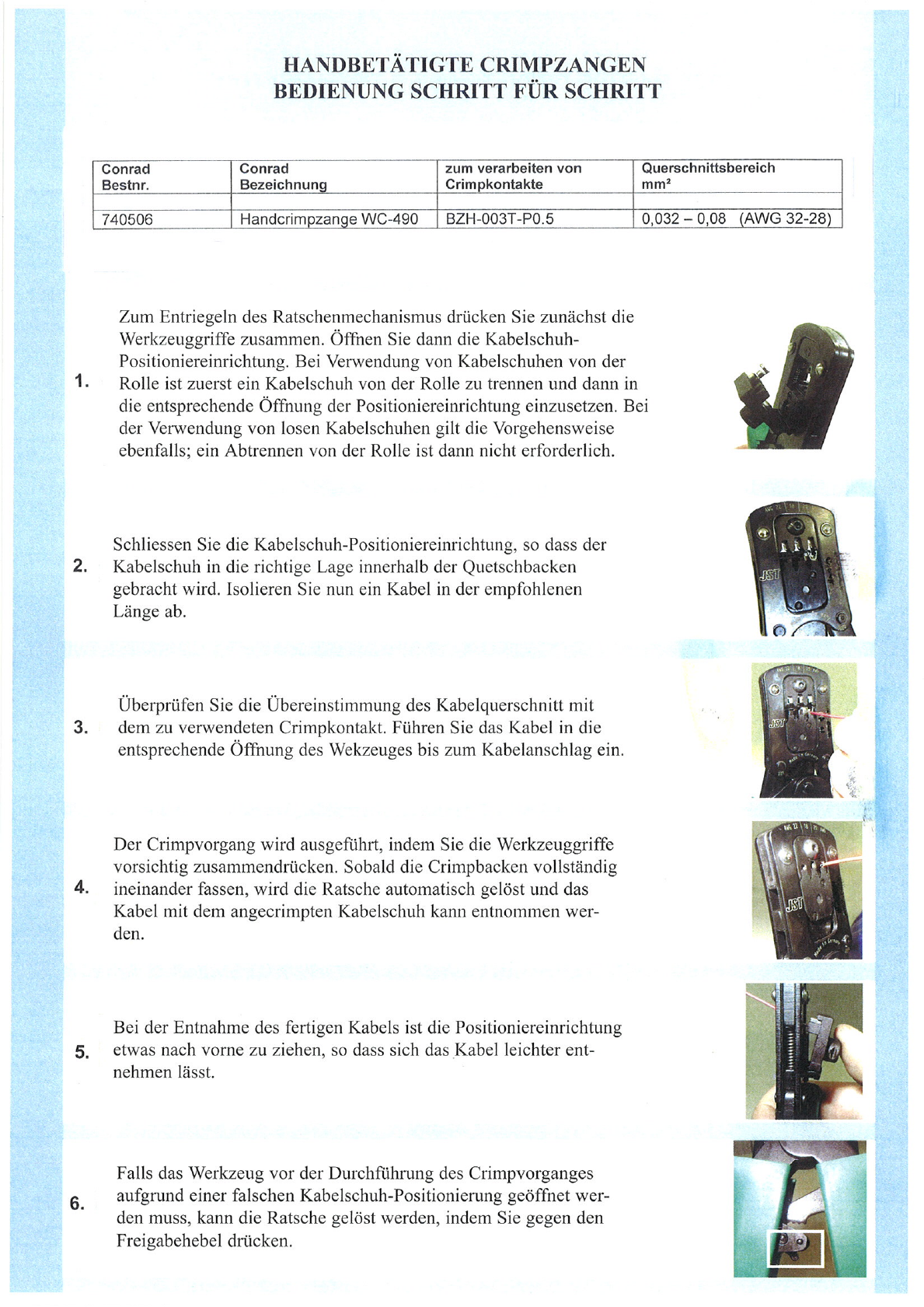

HANDBET.,iUCTE CRIMPZANGEN
BEDIENUNG
SCHRITT
TÜn
SCHRITT
Zum Entriegeln
des
Ratschenmechanismus drücken
Sie
zunächst die
Werkzeuggriffe
zusammen.
Öffnen
Sie dann die Kabelschuh-
Positioniereinrichtung. Bei Verwendung von Kabelschuhen von
der
'|'.
Rolle ist zuerst ein Kabelschuh von
der
Rolle zu trennen und dann in
die entsprechende
Öffnung
der Positioniereinrichtung einzusetzen. Bei
der
Verwendung
von losen Kabelschuhen
gilt
die
Vorgehensweise
ebenfalls; ein Abtrennen von
cler
Rolle ist dann nicht erforderlich.
Schliessen Sie die Kabelschuh-Positioniereinrichtung, so dass der
Kabelschuh in die richtige Lage innerhalb
der
Quetschbacken
gebracht
wird.
Isolieren
Sie
nun ein Kabel in der empfohlenen
Länge
ab.
Überprüfen
Sie die Übereinstirnmung des
Kabelquerschnitt mit
dem zu verwendeten
Crimpkontakt.
Führen
Sie
das Kabel in die
entsprechende
Öffnung des Wekzeuges bis
zum
Kabelanschlag ein.
Der Crimpvorgang wird ausgefì.ihrt, indem
Sie
die Werkzeuggriffe
vorsichtig zusammendrücken.
Sobald die Crimpbacken
vollständig
4.
ineinander fassen, wird
die Ratsche automatisch
gelöst
und das
Kabel mit dem angecrimpten Kabelschuh kann entnommen wer-
den.
Bei der Entnahme
des
fertigen Kabels ist
die
Positioniereinrichtung
5.
etwas nach vorne zu ziehen,
so
dass
sich das
Kabel leichter
ent-
nehmen lässt.
Falls das Werkzeug vor
der
Durchfìihrung
des Crirnpvorganges
aufgrund einer falschen Kabelschuh-Positionierung
geöffnet
wer-
den muss, kann die Ratsche
gelöst
werden, indem
Sie
gegen
den
Freigabehebel
drücken.
Conrad
Bestnr.
Conrad
Bezeicl
zum verarbeiten von
Crimnkontakte
Querschnittsbereich
mm2
740506
Handcrimpzanqe WC-490
BZH-003T-P0.5
0,032
-
0,08
(AWG
32-28)
