Benutzung der Stromladestation
11 / 20
3.2 Stromladestation mit Ladekabel

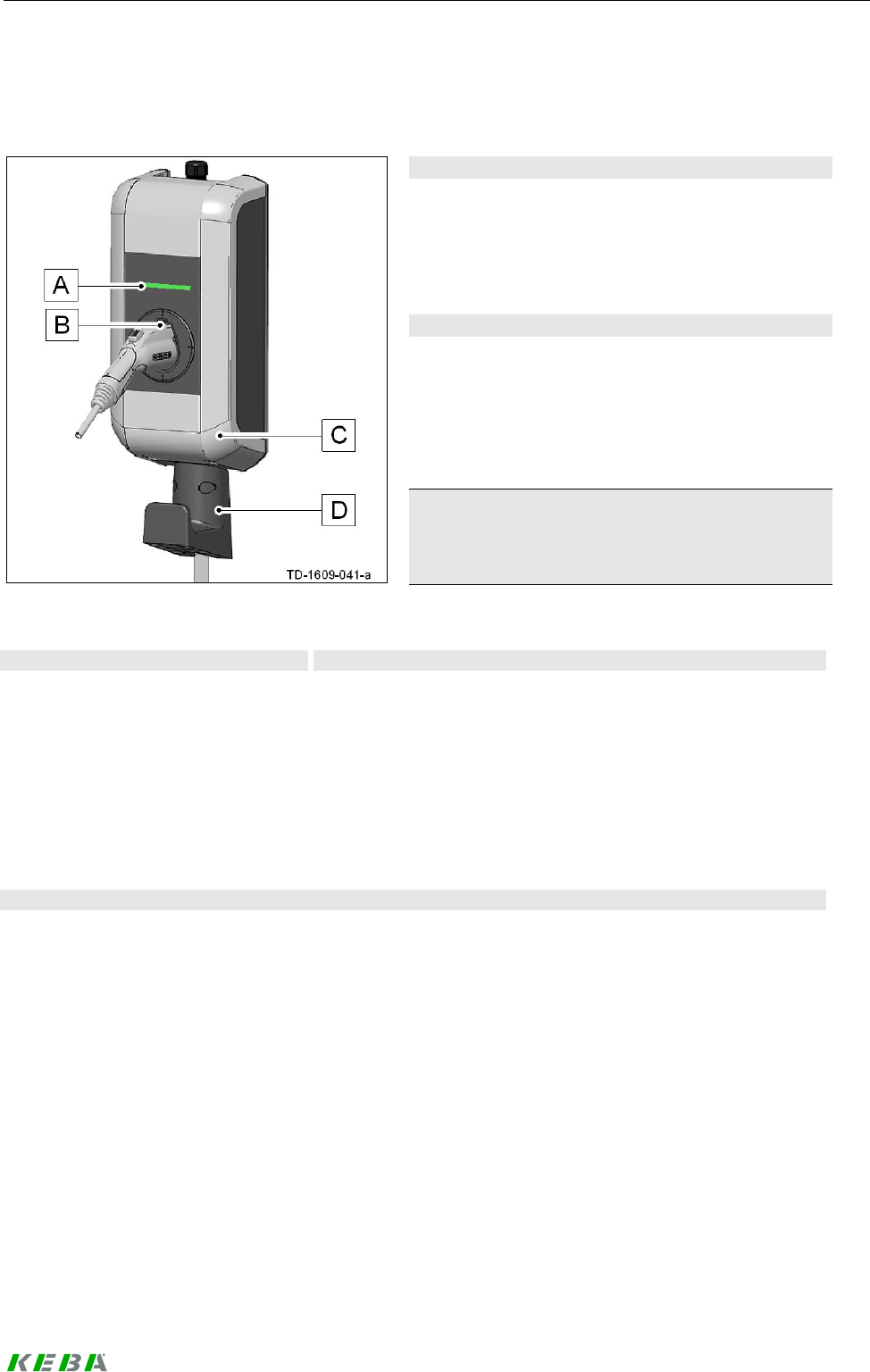

Stromladestation (Ausführungsbeispiel)
Typische Variante mit Ladekabel
[A]… Status LED
[B]… Parkbucht für Ladestecker
[C]… Gehäuseabdeckung
[D]… Halterung für Ladekabel
Ladestecker/Ladekabel aufbewahren
Wird kein Ladevorgang durchgeführt, kann der
Ladestecker zur sicheren Aufbewahrung an der
Parkbucht [B] angesteckt werden.
Das Ladekabel kann aufgerollt auf der Halte-
rung [D] abgelegt werden.
Hinweis
Je nach Ausführung der Stromladestation, kann
die Parkbucht von der dargestellten Form ab-
weichen.
Ladevorgang starten
Status LED
► Das Ladekabel ist nicht am
Fahrzeug angesteckt.
Die Stromladestation muss betriebsbereit sein, die Status LED
blinkt langsam alle 3 Sekunden grün („Betriebsbereit“).
► Stecken Sie nun das
Ladekabel am Fahrzeug an.
Die Status LED leuchtet permanent grün („Fertig zum Laden“).
Der Ladevorgang kann ab diesem Zeitpunkt vom Fahrzeug
gestartet werden; die Status LED blinkt dann grün („Ladevor-
gang“).
Ladevorgang beenden
Der Ladevorgang wird durch Abstecken des Ladekabels am Fahrzeug beendet. Details dazu entneh-
men Sie bitte der Anleitung des Fahrzeugherstellers.
► Stecken Sie das Ladekabel am Fahrzeug ab („Warten auf Abstecken“).
► Verstauen Sie das Ladekabel wieder an der dafür vorgesehenen Halterung am Gerät.
