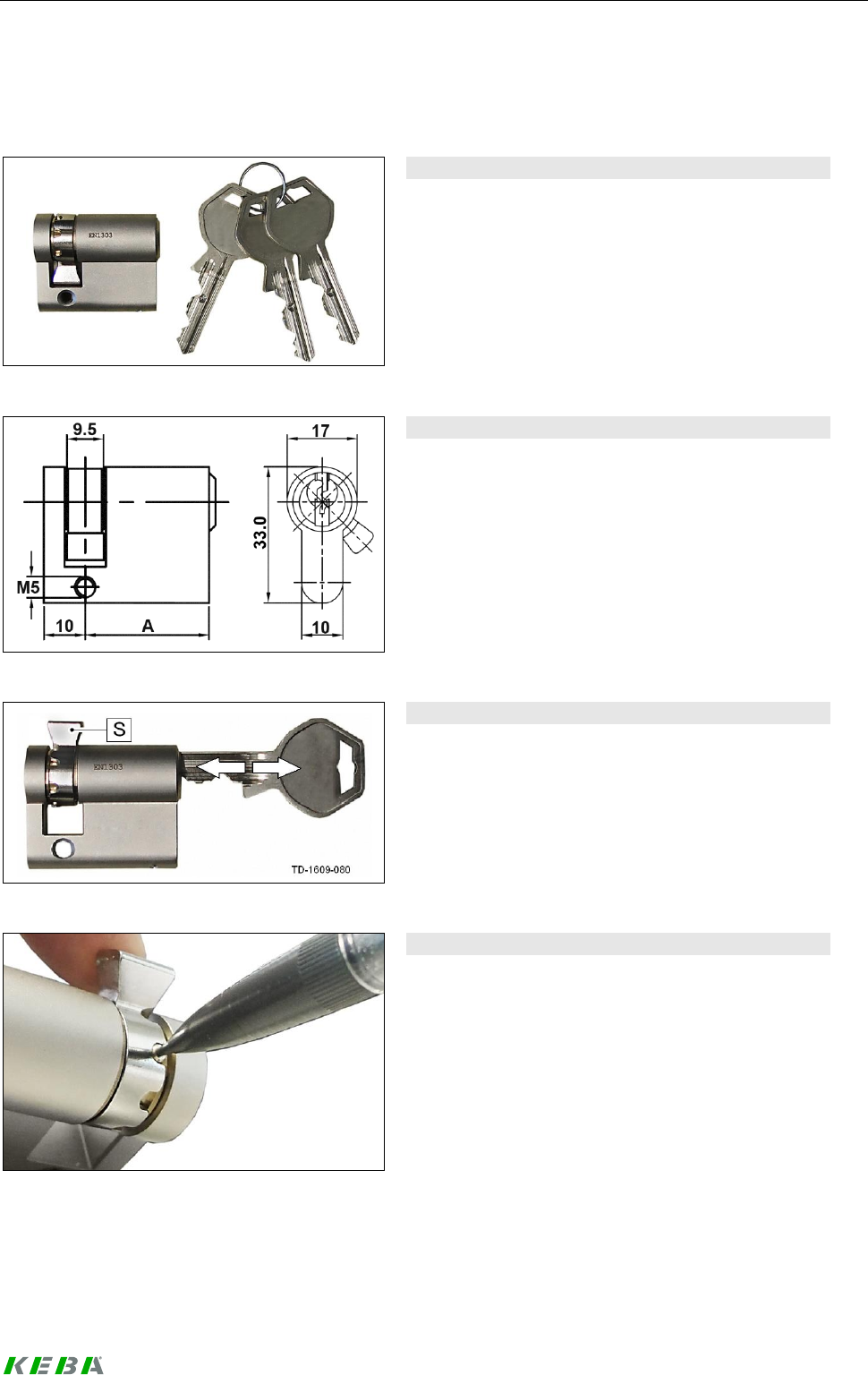

3.6 Zylinderschloss einbauen/ausbauen
Zylinderschloss mit Schlüssel
Allgemeines
Bei Gerätevarianten mit Schlüsselschalter ist
serienmäßig ein Zylinderschloss eingebaut.
Das Zylinderschloss kann bei Bedarf laut nach-
folgender Anleitung ersetzt werden.
Profil-Halbzylinder – Abmessungen in Millimeter
Anforderungen
Das Zylinderschloss muss folgende Anforde-
rungen erfüllen:
 Profil-Halbzylinder nach EN 1303 bzw.
DIN 18252
 Maß A = 30mm (bei A=31mm tritt ein mini-
maler Überstand am Gehäuse auf)
 Verstellbare Schlossnase
Zylinderschloss vorbereiten
Zylinderschloss vorbereiten
► Stellen Sie den Winkel der Schlossnase
[S] so ein, dass sie in der Abziehposition
des Schlüssels senkrecht nach oben
zeigt.
Schlossnase verstellen
Schlossnase verstellen
► Die Verstellung des Winkels der
Schlossnase erfolgt in der Regel wiefolgt:
Drücken Sie mit einem dünnen
Gegenstand den Codierstift hinein und
schieben Sie die Schlossnase in die
gewünschte Position.
