Installation
33 / 48

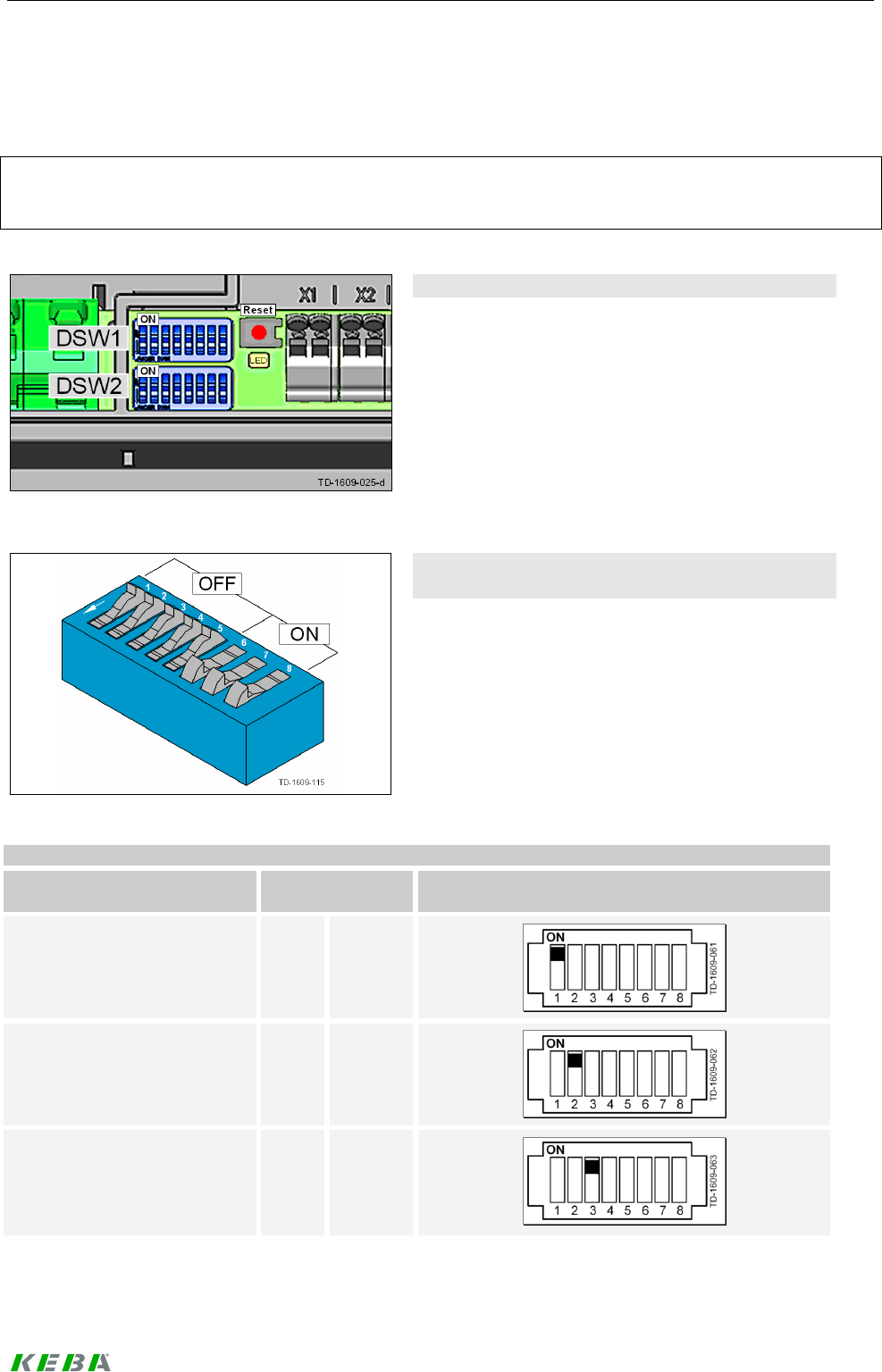

4.5 Réglages des commutateurs DIP
Les changements apportés aux réglages de l'interrupteur DIP ne prennent effet qu’après avoir
redémarré la station de recharge. Pour cela, appuyez sur le [bouton de service] pendant
1 seconde ou désactivez/activez la tension d’alimentation.
Commutateurs DIP
Commutateurs DIP
Les commutateurs DIP servent à l’adressage et
à la configuration de la station de recharge et
se trouvent sous le couvercle du panneau de
raccordement.
[DSW1]…configuration (commutateur DIP su-
périeur)
[DSW2]…adressage (commutateur DIP inféri-
eur)
Exemple de représentation d'un commu-
tateur DIP
Pour être plus explicative, la figure présente la
position du commutateur DIP pour les états ON
et OFF.
ENTRÉE/SORTIE (DSW1) / UNIQUEMENT POUR MODE STANDARD
Fonction
Commutateur
DIP
Illustration
L’entrée de validation externe
[X1] est utilisée
D1.1
ON=yes
La sortie de contact de com-
mutation [X2] est utilisée
D1.2
ON=yes
Interface SmartHome par
UDP (pour en savoir plus, voir
« UDP Programmers Guide »)
D1.3
ON=
activé
