Installation
15 / 48
4 Installation
Contenu de la livraison
e-series
autre
Station de recharge
1 p.
1 p.
Support de câble (pour les modèles avec câble de recharge)
1 p.
1 p.
Manuel d’installation (pour le spécialiste)
1 p.
1 p.
Guide de l’utilisateur (pour le client final)
1 p.
1 p.
Gabarit de perçage
1 p.
1 p.
Clé du cylindre de serrure (en option)
-
3 p.
Carte RFID (en option)
-
1 p.
Plage de serrage
(diamètre de câble autorisé)
[1] Passe-câble M 32 x 1,5
10 à 21 mm
1 p.
1 p.
[2] Contre-écrou M 32 x 1,5
1 p.
1 p.
[3] Passe-câble M 16 x 1,5
4 à 10 mm
-
2 p.
[4] Contre-écrou M 16 x 1,5
-
2 p.
[5] Embout double membrane M32
14 à 21 mm
1 p.
2 p.
[6] Embout double membrane M20
7 à 12 mm
-
2 p.
[7] Embout double membrane M16
5 à 9 mm
-
2 p.
Set de fixation pour le montage mural :
[8] Cheville pour M8, Fischer UXR-8
-
4 p.
[9] Vis à double filetage M8 x 100
-
4 p.
[10] Écrou ISO 10511 - M8
-
4 p.
[11] Rondelle ISO 7089 - 8,4
-
8 p.

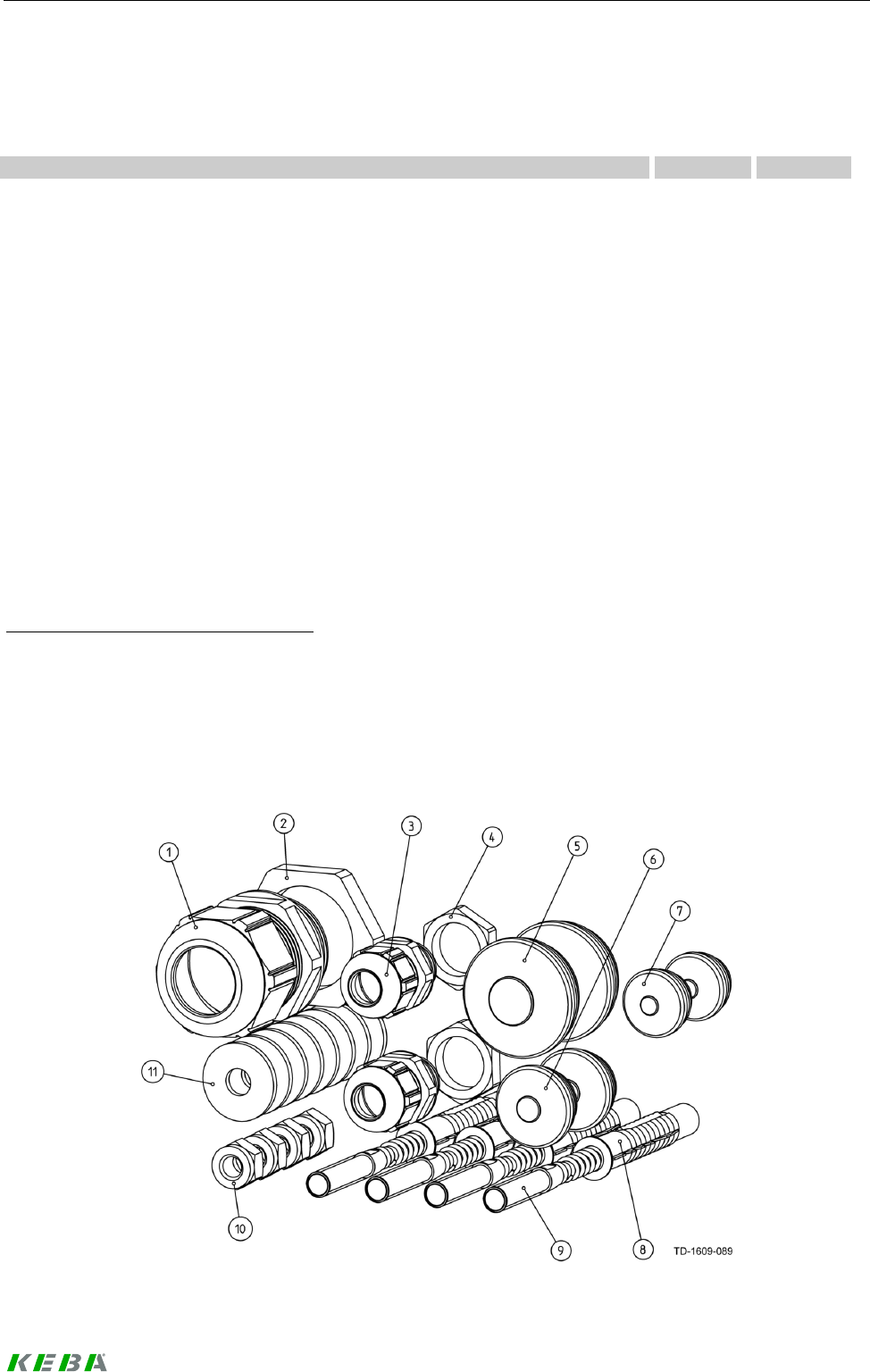

Matériel de montage fourni
