Installation
27 / 48

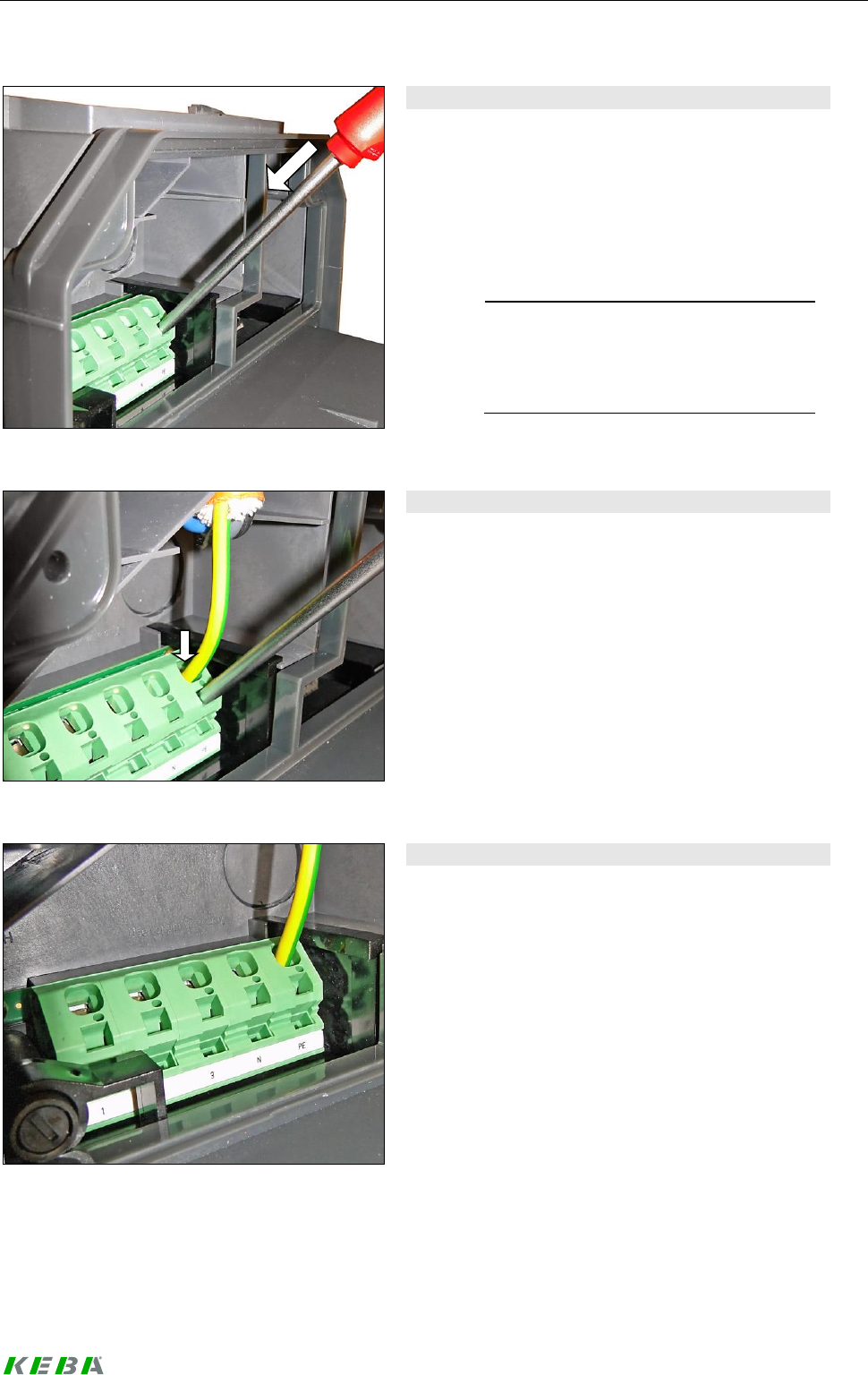

Ouvrir la borne d'alimentation
Ouvrir la borne d'alimentation
► Pressez le tournevis avec modération tout
droit dans la borne, jusqu'à ce que le
contact s'ouvre complètement.
L'angle du tournevis change au cours de
la poussée à l'intérieur de la borne.
ATTENTION
Risque de rupture de la borne !
Ne faites pas levier vers le haut, ni
le bas ou le côté avec le tournevis !
Brancher le fil
Brancher le fil
► Introduisez le fil dénudé dans a borne
d'alimentation.
Fermer la borne d'alimentation
Fermer la borne d'alimentation
► Retirez entièrement le tournevis de la
borne, afin de fermer le contact.
► Vérifiez que le fil de raccordement soit
bien en place et bien serré.
► Raccordez les autres fils de raccordement
de la même manière.
