Installation
30 / 48

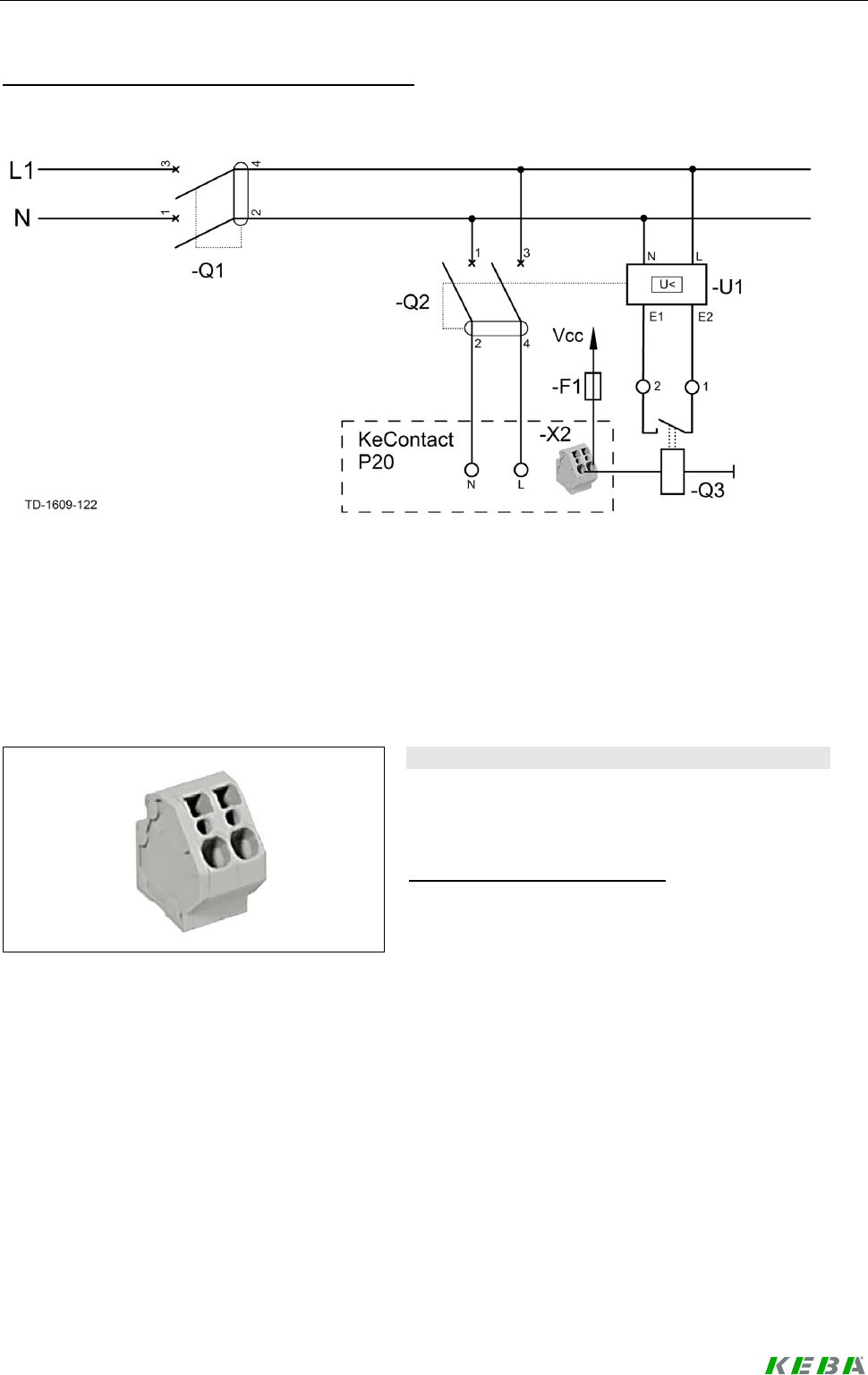

Exemple (complète le schéma de commande) :
La sortie de contact de commutation peut être utilisée pour mettre hors tension KeContact P20 à
l'aide d'une solution de coupure supérieure.
-Q1… Disjoncteur principal
-Q2… Interrupteur différentiel + disjoncteur
différentiel
-Q3… Contacteur/Relais
-F1… Dispositif de limitation de courant
-U1… Déclencheur de sous-tension
-X2… Sortie de contact de commutation
4.4.5 Bornes [X1/X2] (sauf e-series)
Borne
Bornes
Les bornes pour l’entrée de validation [X1] et la
sortie de contact de commutation [X2] sont des
bornes à ressort.
Caractéristiques des bornes :
- Section (min-max) : 0,08 à 4 mm²
- AWG (min-max) : 28 à 12
- longueur de câble à dénuder : 8 mm
- tournevis plat : 3,0 mm
