Autres informations techniques
42 / 48
5.2 Configuration de la communication avec le véhicule électrique PLC-
>Ethernet (option)
Pour permettre au véhicule d'accéder au réseau domestique ou à Internet, la communication Pow-
erline entre le véhicule et la station de recharge doit être configurée des deux côtés avec le même
mot de passe (NMK "Network Membership Key").
Le mot de passe par défaut est "emobility". Il est recommandé de modifier ce mot de passe.
Le logiciel nécessaire ("EV Communication Assistant"), y compris les instructions de configuration
de la station de recharge, sont disponibles dans l'espace de téléchargement à l'adresse
www.kecontact.com.
Consulter les instructions du constructeur du véhicule pour en savoir plus sur la configuration du
véhicule.
5.3 Remplacement du fusible
Il faut utiliser le fusible suivant :
Désignation
Courant / tension
Type
Dimensions
F1
3.15 A / 250 V
à action retardée avec pouvoir
de coupure élevé (> 1500A)
(T) (H)
fusible 5 x 20 mm

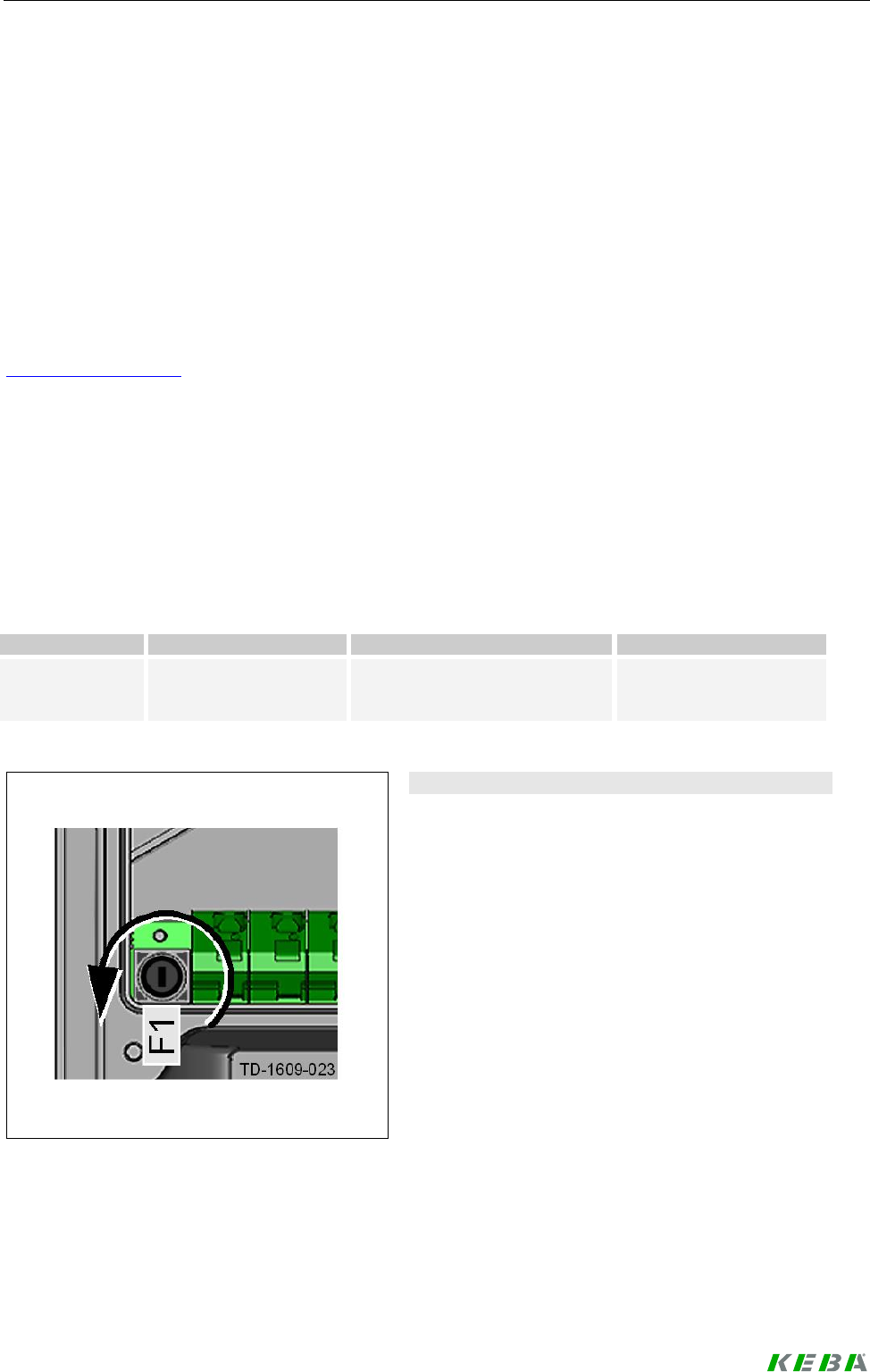

Ouvrir le porte-fusible
Remplacer le fusible
► Débranchez complètement le câble
d’alimentation de la station de recharge.
► Retirez le couvercle du panneau de
raccordement.
► Appuyez avec un tournevis dans
l’ouverture du porte-fusible.
► Tournez le porte-fusible dans le sens
inverse des aiguilles d’une montre jusqu’à
ce qu’il sorte automatiquement vers
l’avant en raison du ressort.
► Remplacez le fusible.
► Enfoncez le porte-fusible et revissez-le en
tournant dans le sens des aiguilles d’une
montre.
