Aperçu
9 / 48

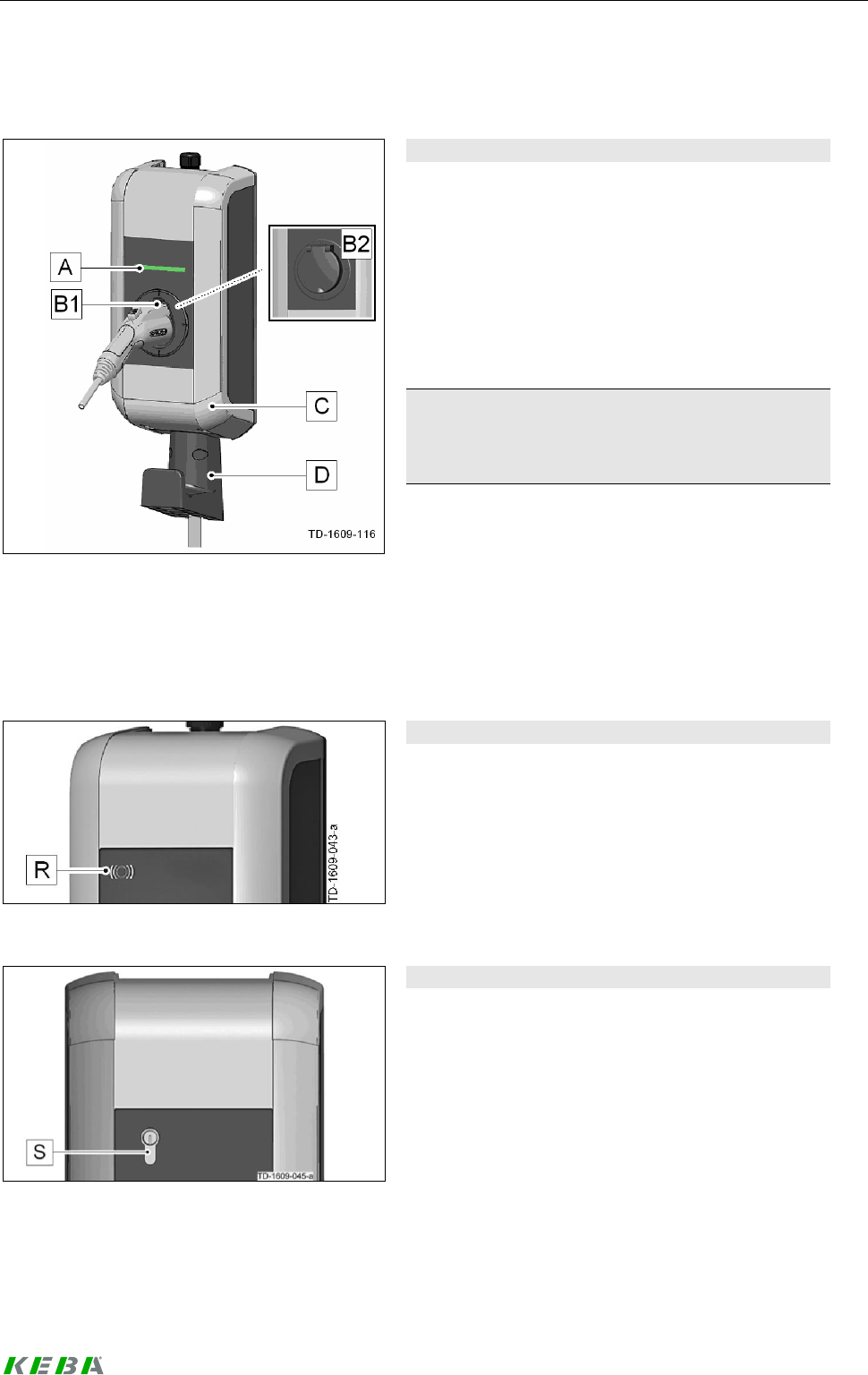

2 Aperçu
Station de recharge (modèle en exemple)
Modèle standard avec câble de recharge
[A]… LED d'état
[B1]… Prise de rangement pour connecteur de
charge
[B2]… Prise normalisée (autres modèles
possibles)
[C]… Couvercle du boîtier
[D]… Support pour câble de recharge
Remarque
Selon le modèle de station de recharge, la prise
de rangement peut avoir une forme différente
de celle représentée.
2.1 Équipement en option (sauf e-series)
Capteur RFID
Capteur RFID
Le capteur RFID [R] permet l’autorisation sans
contact d’un utilisateur muni de cartes ou badg-
es MIFARE selon ISO14443.
Interrupteur à clé
Interrupteur à clé
L’interrupteur à clé [S] permet l’autorisation
d’un utilisateur.
