Utilisation de la station de recharge
36/200
2 Utilisation de la station de recharge

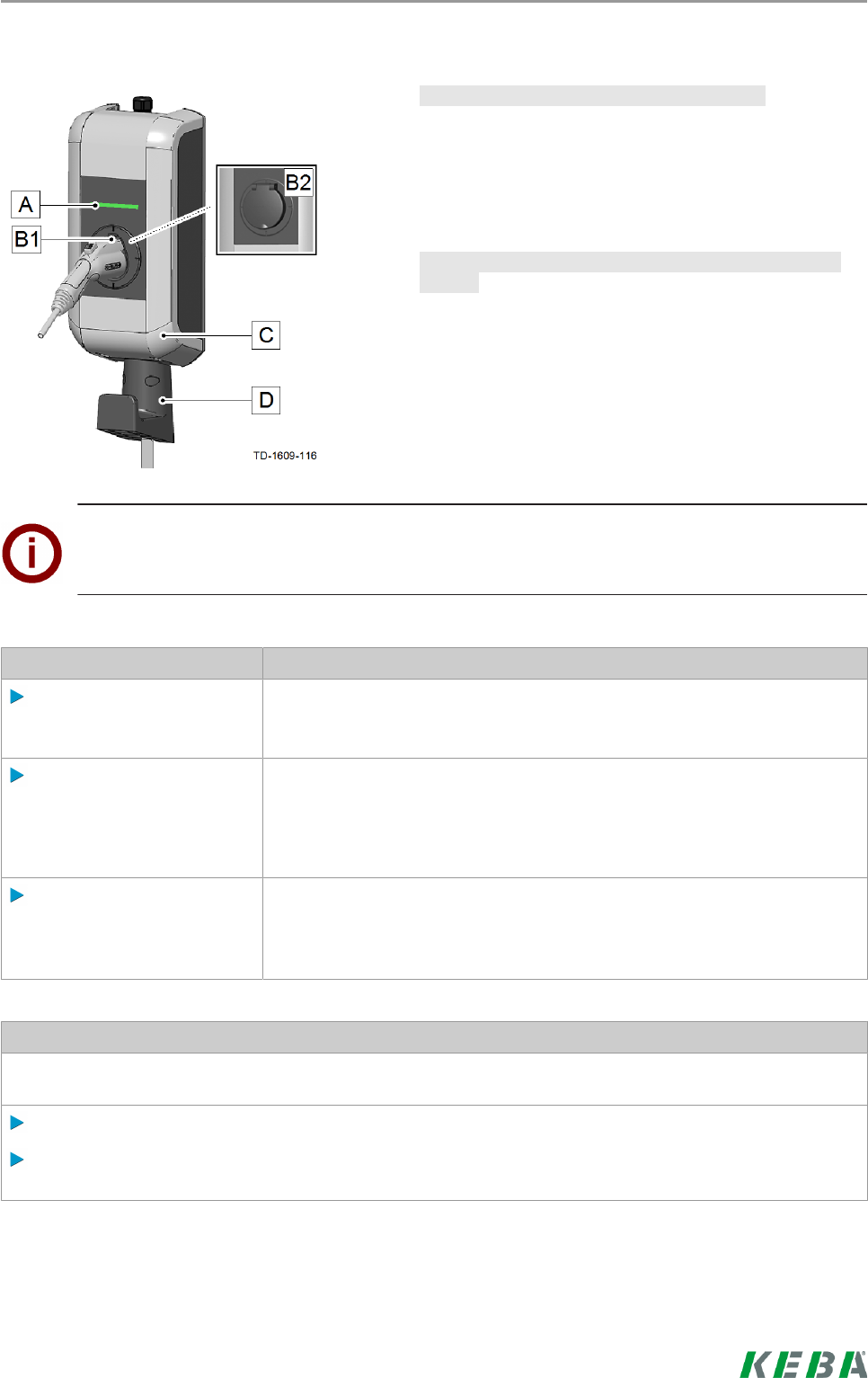

Modèle standard avec câble de recharge
[A]… Voyant d'état
[B1]… Prise de rangement pour connecteur de charge
[B2]… Prise normalisée (autres modèles possibles)
[C]… Couvercle du boîtier
[D]… Support pour câble de recharge
Rangement du connecteur de charge/câble de re-
charge
Si aucun chargement n’est effectué, il est possible de
brancher le connecteur de charge dans la prise de ran-
gement [B1].
Le câble de recharge peut être enroulé sur le support
[D].
Remarque
Selon le modèle de station de recharge, la prise de rangement peut avoir une forme différente de
celle représentée.
Démarrage de la recharge Voyant d’état
Le câble de recharge n’est
branché ni au véhicule ni à
la station de recharge.
La station de recharge doit être opérationnelle, le voyant d’état clignote
lentement en vert toutes les trois secondes («Opérationnel»).
Appareil à prise normali-
sée :
Brancher d'abord le câble
de recharge à la station de
recharge.
Pendant la tentative de verrouillage mécanique du connecteur, le voyant
d'état devient orange ("Attente du verrouillage"). Après le verrouillage, le
voyant d'état vert clignote à nouveau lentement toutes les 3 secondes.
Brancher maintenant le
câble de recharge au véhi-
cule.
Après l'autotest (orange), le voyant d'état vert reste allumé ("Prêt à rechar-
ger").
À partir de ce moment, le chargement peut être démarré à partir du véhi-
cule ; le voyant d'état vert clignote ("Chargement").
Fin du chargement
Un débranchement du câble de recharge sur le véhicule permet de mettre fin au chargement. Pour en sa-
voir plus, veuillez consulter le manuel du fabricant du véhicule.
Débranchez le câble de recharge du véhicule (Attente de débranchement).
Débranchez le câble de recharge de la station de recharge ou arrimez le câble de recharge au support
prévu sur l'appareil.
