Uso della stazione di rifornimento elettrico
49/200
2 Uso della stazione di rifornimento elettrico

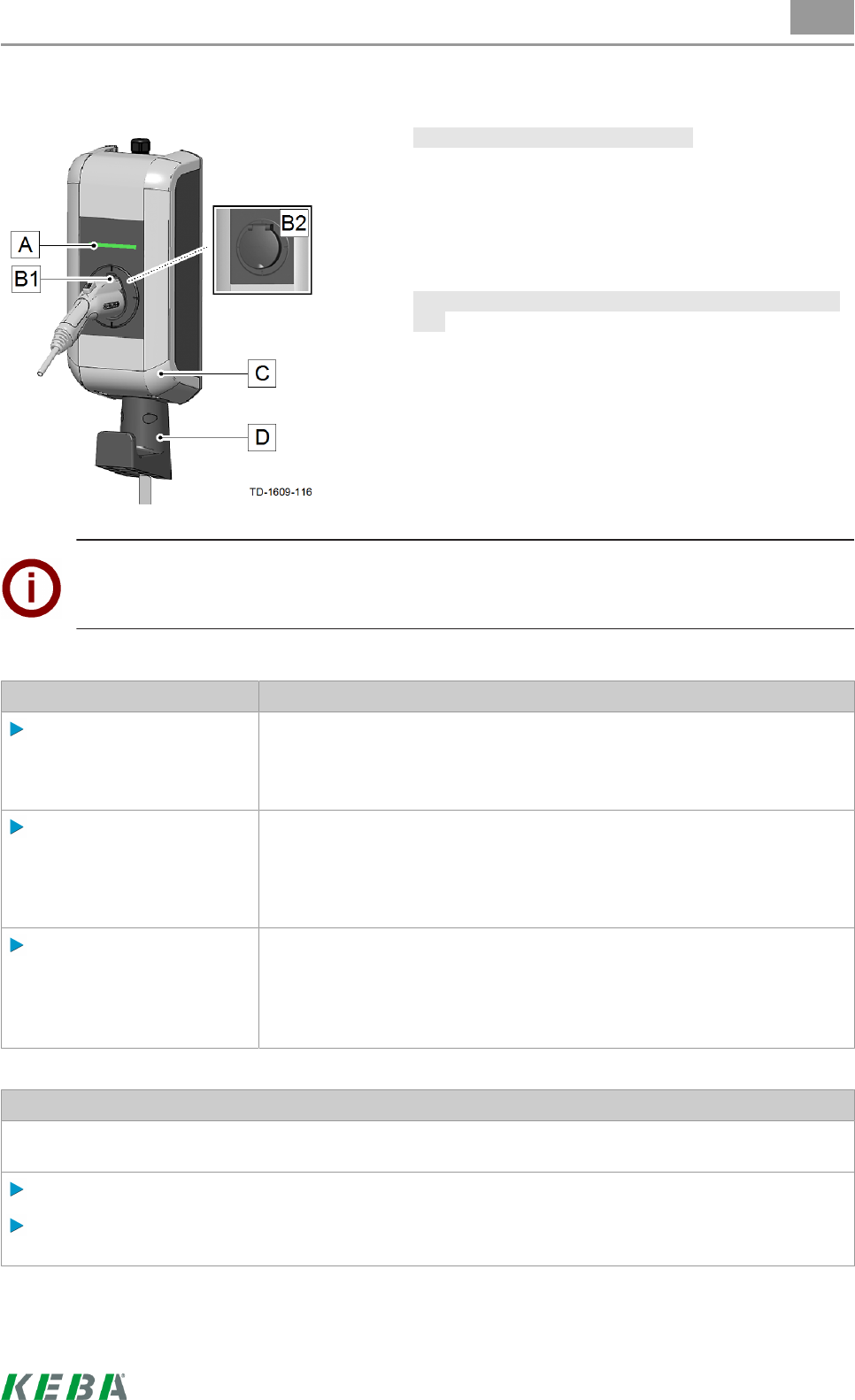

Variante tipica con cavo di carica
[A]…LED di stato
[B1]…Vano per connettore di carica
[B2]…Presa a norma (varianti possibili)
[C]…Copertura dell'alloggiamento
[D]…Supporto per cavo di carica
Conservazione del connettore di carica/cavo di ca-
rica
Se non viene eseguito un processo di carica, il connet-
tore di carica può essere collegato al vano [B1] per po-
ter essere conservato in modo più sicuro.
Il cavo di carica può essere raccolto avvolto sul suppor-
to [D].
Nota
A seconda della versione della stazione di rifornimento elettrico, il vano può presentare una forma
diversa da quella qui rappresentata.
Avvio del processo di carica LED di stato
Il cavo di carica non è col-
legato né al veicolo, né alla
stazione di rifornimento
elettrico.
La stazione di rifornimento elettrico deve essere operativa e il LED di stato
deve lampeggiare lentamente di colore verde ogni 3 secondi ("Operati-
va").
Apparecchio con presa a
norma:
Collegare prima il cavo di
carica alla stazione di rifor-
nimento elettrico.
Mentre si tenta di bloccare meccanicamente il connettore, il LED di stato
si illumina di colore arancione ("In attesa di bloccaggio"). Una volta effet-
tuato il bloccaggio con successo, il LED di stato lampeggia di nuovo lenta-
mente di colore verde ogni 3 secondi.
Collegare ora il cavo di ca-
rica al veicolo.
Dopo l'autotest (arancione) Il LED di stato si accende di colore verde in
modo permanente ("Pronto per la carica").
A questo punto il processo di carica può essere avviato dal veicolo; suc-
cessivamente, il LED di stato lampeggia di colore verde ("Processo di cari-
ca").
Fine del processo di carica
Il processo di carica viene terminato scollegando il cavo di carica dal veicolo. Maggiori dettagli al riguardo
sono riportati nelle istruzioni del costruttore del veicolo.
Staccare il cavo di carica dal veicolo ("In attesa di scollegamento").
Scollegare il cavo di carica dalla stazione di rifornimento elettrico oppure riporre il cavo di carica nell'ap-
posito supporto sull'apparecchio.
