LED di stato
50/200
3 LED di stato

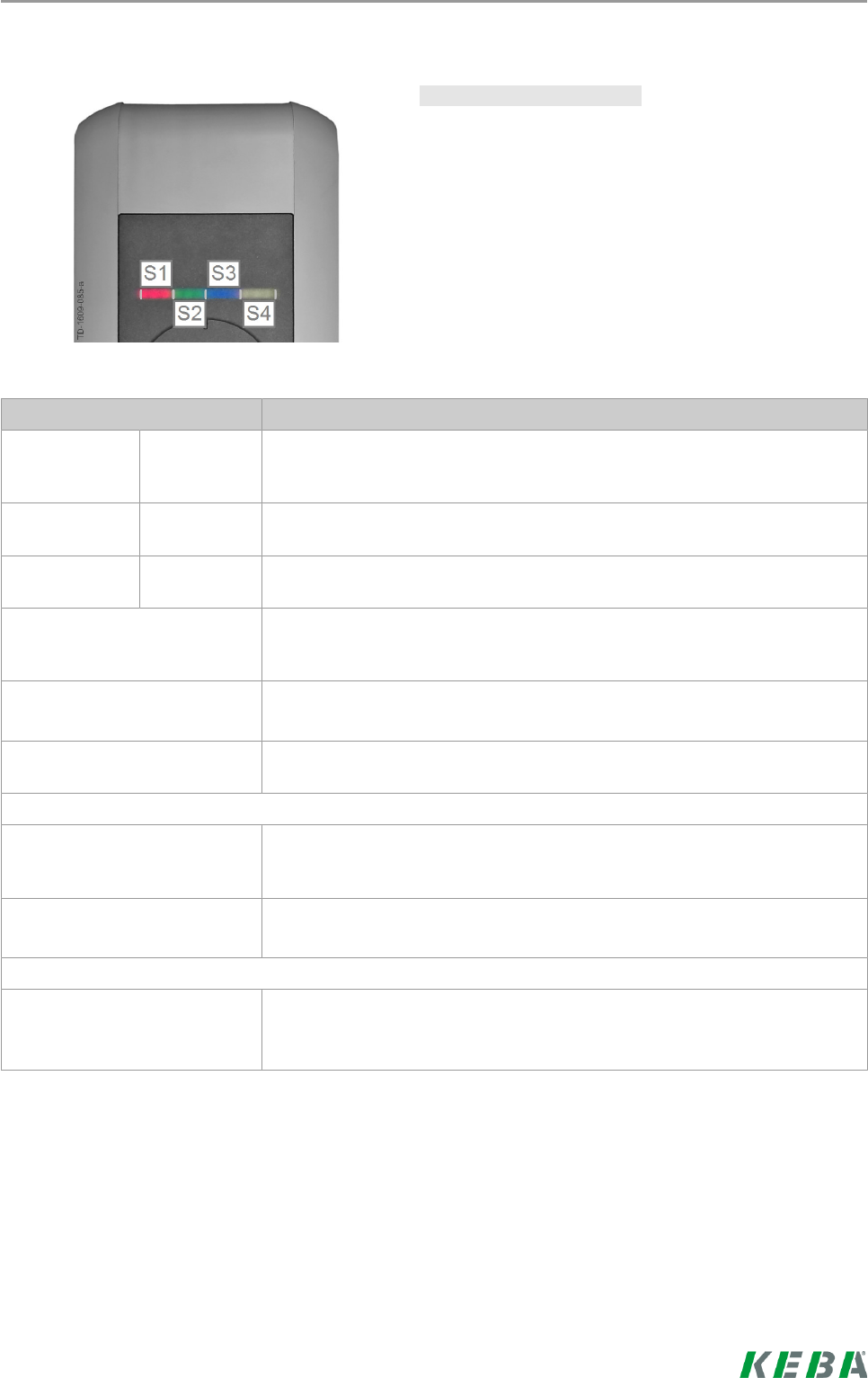

Segmenti del LED di stato
Il LED di stato informa sull'attuale stato di esercizio del-
la stazione di rifornimento elettrico. È costituito da 4
segmenti (da S1 a S4), che possono accendersi o lam-
peggiare in quattro colori diversi.
Il LED di stato è visibile solo ad alimentazione elettrica
attivata.
Salvo diversamente indicato, tutti e 4 i segmenti si illu-
minano contemporaneamente.
LED di stato Funzione
Lampeggia len-
tamente ogni 3
secondi
verde Operativa (il cavo di carica non è collegato su entrambi i lati;
opzionale: la stazione di carica è stata autorizzata correttamente mediante
l'interruttore a chiave o una scheda RFID)
Acceso in mo-
do permanente
verde Pronto per la carica (il cavo di carica è collegato e bloccato su entrambi i
lati)
Lampeggia
ogni secondo
verde Processo di carica in esecuzione (vale per un processo di carica "EN
61851 Mode 3")
Si accende brevemente di co-
lore arancione dopo il collega-
mento
In attesa di bloccaggio (il cavo di carica è stato collegato e si tenta di
bloccare il connettore)
Lampeggia di colore arancione
per circa 5 secondi
Autotest al collegamento e all'avviamento dell'apparecchio.
Il LED verde si spegne breve-
mente ogni 3 secondi
In attesa di scollegamento (processo di carica concluso, veicolo scolle-
gato)
Lampeggia lentamente di colo-
re arancione ogni 5 secondi
Superamento della temperatura (processo di carica temporaneamente
interrotto; viene ripreso dopo il raffreddamento)
Lampeggia di colore rosso Guasto (per maggiori dettagli vedi capitolo "↪ 5 Risoluzione guasti [52]")
Il segmento 2 si illumina di
arancione
Attivazione della modalità
(la stazione di rifornimento elettrico si trova in modalità di messa in funzio-
ne)
