Status-LED
76/200
3 Status-LED

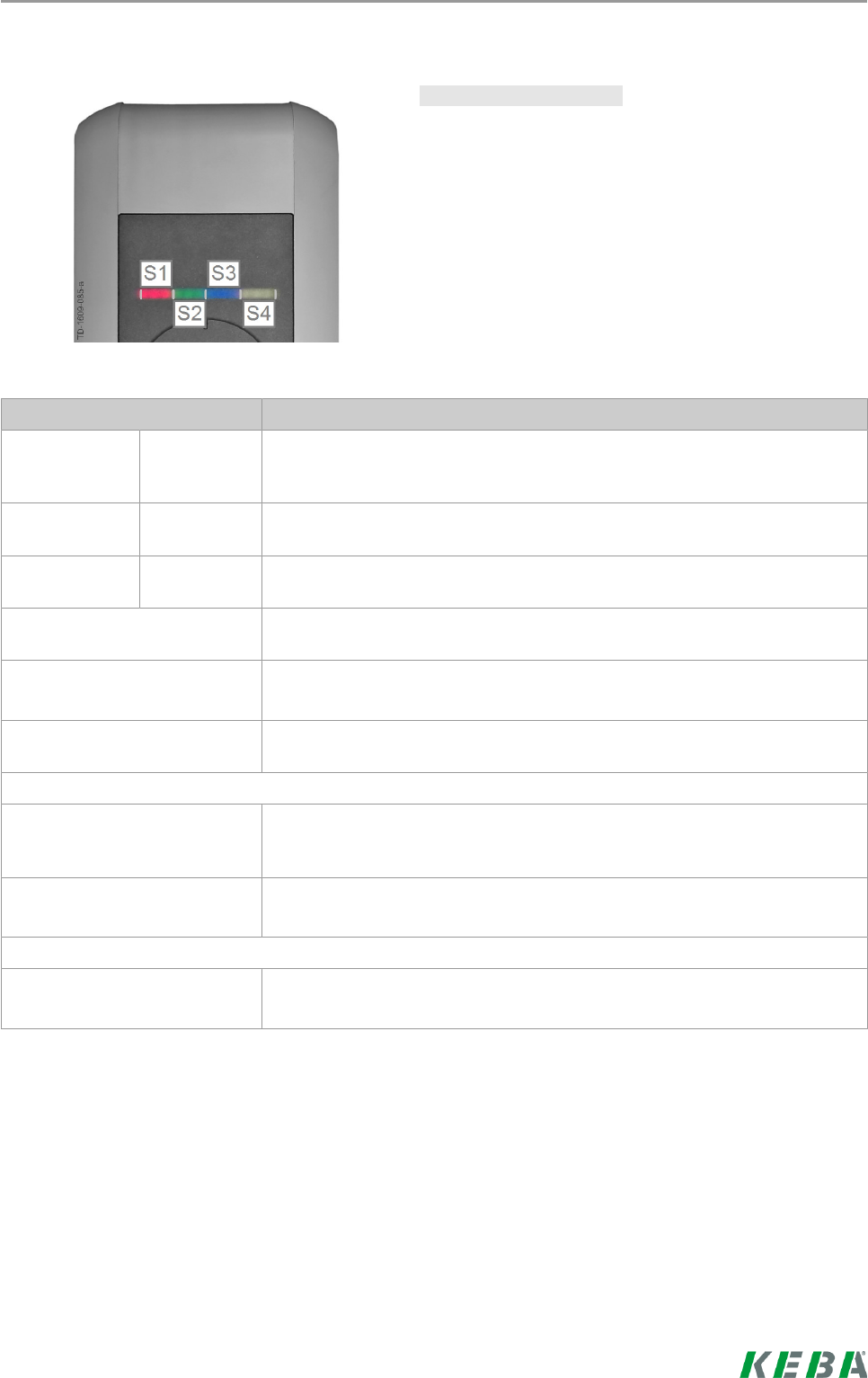

Status LED - segmenter
Status-LED giver meddelelse om ladeboksens aktuelle
driftstilstand. Den består af 4 segmenter (S1 til S4), der
sammen eller enkeltvist kan lyse eller blinke i forskelli-
ge farver.
Status-LED'en er kun synlig, når strømforsyningen er
aktiv.
Hvis intet andet er angivet, lyser alle 4 segmenter sam-
tidigt.
Status-LED Funktion
Blinker lang-
somt hvert 3.
sekund
grøn Klar til drift (Ladekablet er endnu ikke sat til på begge sider;
ekstraudstyr: Ladeboksen er ikke blevet korrekt autoriseret af nøgleafbry-
deren eller RFID-kortet)
Lyser perma-
nent
grøn Klar til opladning (Ladekabel er sat til og låst på begge sider)
Blinker hvert
sekund
grøn Opladning udføres (gælder for "EN 61851 mode 3"-opladning)
Lyser kort orange efter tilslut-
ning
Venter på aflåsning (Ladekablet er sat til, og det forsøges at låse stikket)
Lyser orange ca. hvert 5. se-
kund
Selvtest når stikket til enheden sættes i, og den startes.
Grøn LED ophører kortvarigt
hvert 3. sekund
Venter på, at stik tages ud (Opladning er slut, stik taget ud af bil)
Blinker langsomt orange hvert
5. sekund
Temperaturoverskridelse (Opladning midlertidigt afbrudt og fortsættes
atter efter afkøling)
Blinker rødt Fejl (detaljer, se kapitel "↪ 5 Fejludbedring [78]")
Segment 2 lyser orange Idrifttagningstilstand
(ladeboksen befinder sig i idrifttagningstilstand)
