Utilização da estação de carregamento elétrico
88/200
2 Utilização da estação de carregamento elétrico

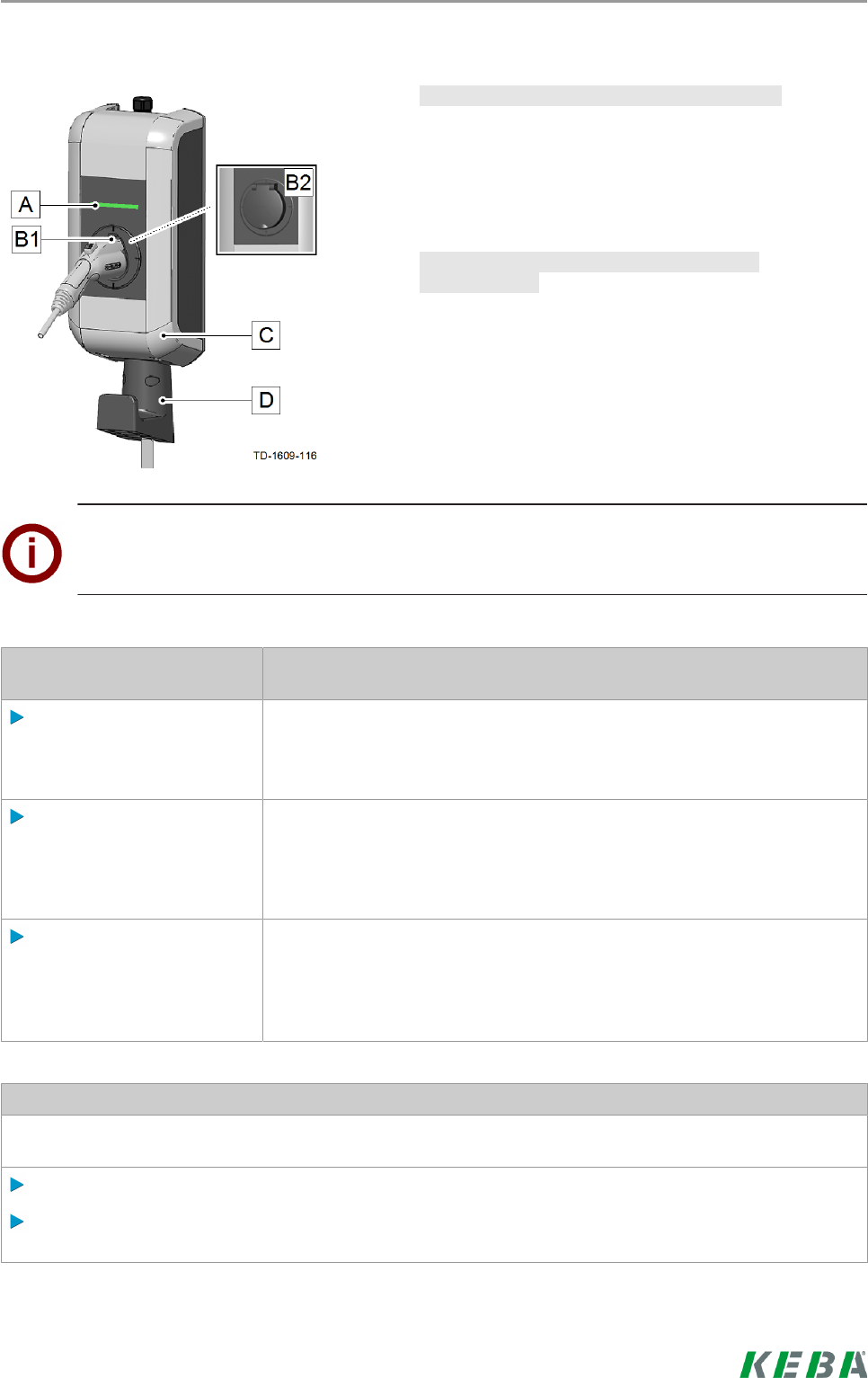

Variante típica com cabo de carregamento
[A]…LED de estado
[B1]…Zona de espera para ficha de carregamento
[B2]…Bucha padrão (variantes possíveis)
[C]…Cobertura da caixa
[D]…Suporte para cabo de carregamento
Guardar ficha de carregamento/cabo de
carregamento
Se não for realizado nenhum processo de
carregamento, a ficha de carregamento pode ser
ligada à zona de espera [B1] para a sua conservação
segura.
O cabo de carregamento pode ser guardado de forma
enrolada no suporte [D].
Nota
Conforme a versão da estação de carregamento elétrico, a zona de espera pode divergir da forma
representada.
Iniciar processo de
carregamento
LED de estado
O cabo de carregamento
não está ligado no veículo
nem na estação de
carregamento elétrico.
A estação de carregamento elétrico deve estar operacional, o LED de
estado pisca lentamente cada 3 segundos a verde ("Operacional").
Aparelho com bucha
padrão:
Ligue primeiro o cabo de
carregamento na estação
de carregamento elétrico.
Durante a tentativa de bloqueio mecânico da ficha, o LED de estado
acende-se a laranja ("Aguardar bloqueio"). Após o bloqueio bem
sucedido, o LED de estado acende-se novamente de forma lenta a cada 3
segundos a verde.
Ligue agora o cabo de
carregamento ao veículo.
O LED de estado acende permanentemente a verde ("Pronto para
carregamento") após o auto-teste (laranja).
O processo de carregamento pode ser iniciado a partir deste momento
pelo veículo; O LED de estado pisca então a verde ("Processo de
carregamento").
Terminar processo de carregamento
O processo de carregamento é concluído ao desligar o cabo de carregamento. A informação detalhada
sobre isso pode ser obtida no manual do fabricante do veículo.
Desligue o cabo de carregamento do veículo ("Aguardar pela desativação").
Retire o cabo de carregamento na estação de carregamento ou guarde-o novamente no suporte
previsto no aparelho.
