LED de estado
89/200
3 LED de estado

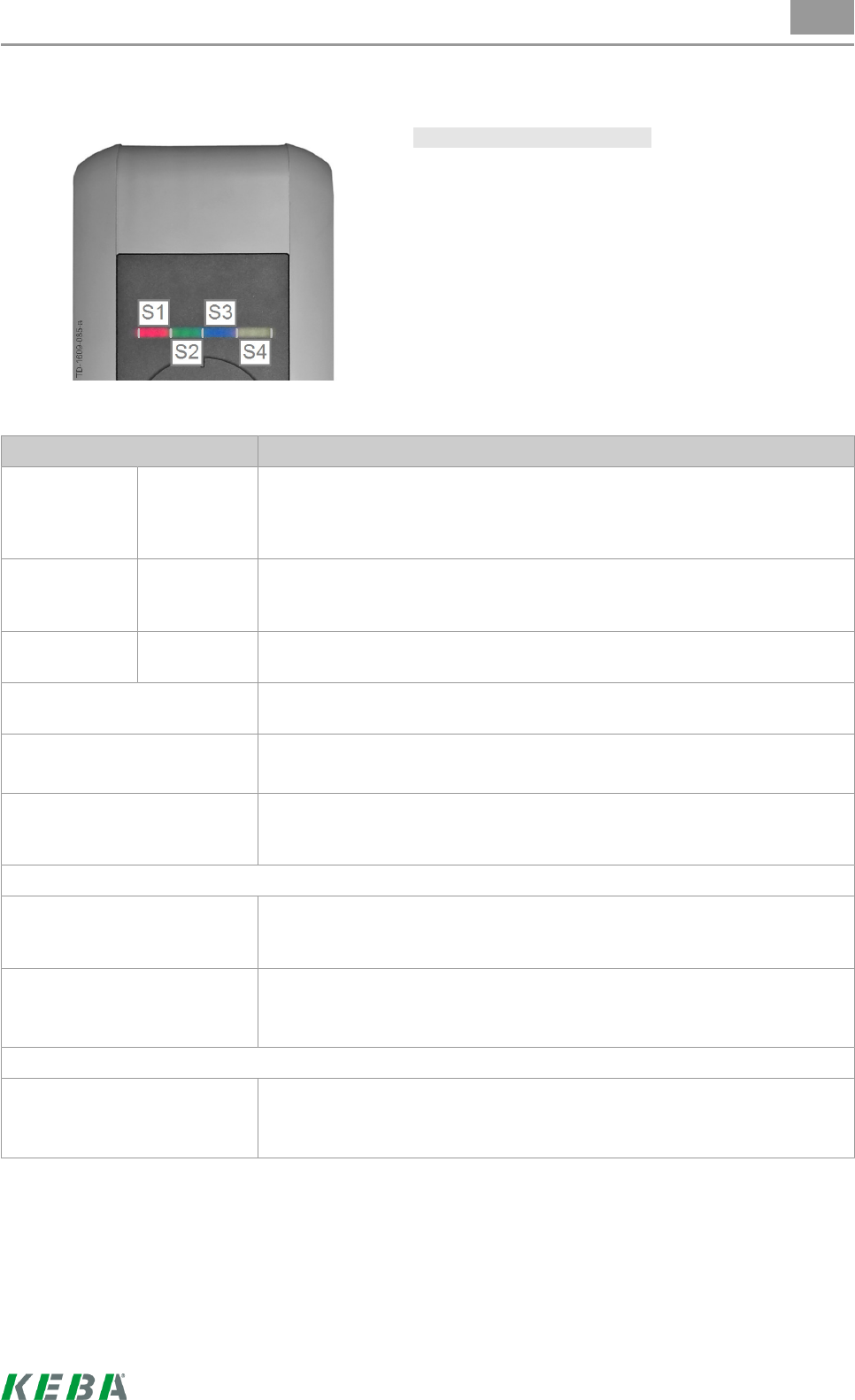

LED de estado – Segmentos
O LED de estado informa sobre o estado operacional
atual da estação de carregamento elétrico. É composto
por 4 segmentos (S1 a S4), que podem acender ou
piscar, em simultâneo ou individualmente a cores
diferentes.
O LED de estado é apenas visível com a alimentação
elétrica ativada.
Se nada for indicado em contrário, todos os 4
segmentos acendem em conjunto.
LED de estado Função
Pisca
lentamente a
cada 3
segundos
verde Operacional (o cabo de carregamento ainda não está ligado de ambos os
lados;
opcional: a estação de carregamento foi autorizada corretamente pelo
interruptor de chave ou cartão RFID)
Acende
permanenteme
nte
verde Pronto para o carregamento (o cabo de carregamento está ligado e
bloqueado de ambos os lados)
Pisca a cada
segundo
verde O processo de carregamento é realizado (válido para processo de
carregamento "EN 61851 modo 3")
Após a ligação acende
brevemente a laranja
Aguardar pelo bloqueio (o cabo de carregamento foi ligado e existe a
tentativa de bloquear a ficha)
Acende aprox. durante 5
segundos a laranja
Auto-teste ao ligar e ativar o aparelho.
O LED verde apaga
brevemente a cada 3
segundos
Aguardar pela desativação (processo de carregamento concluído,
veículo desligado)
Pisca lentamente a cada 5
segundos a laranja
Excesso de temperatura (processo de carregamento temporariamente
interrompido e é retomado após o arrefecimento)
Pisca vermelho Avaria (para mais detalhes, consulte o capítulo "↪ 5 Resolução de
problemas [91]")
O segmento 2 acende a
laranja
Modo de colocação em funcionamento
(a estação de carregamento elétrico encontra-se no modo de colocação
em funcionamento)
