AC Line Filters – Normal Mode SN Coils, SN-JB, Terminal Base Type

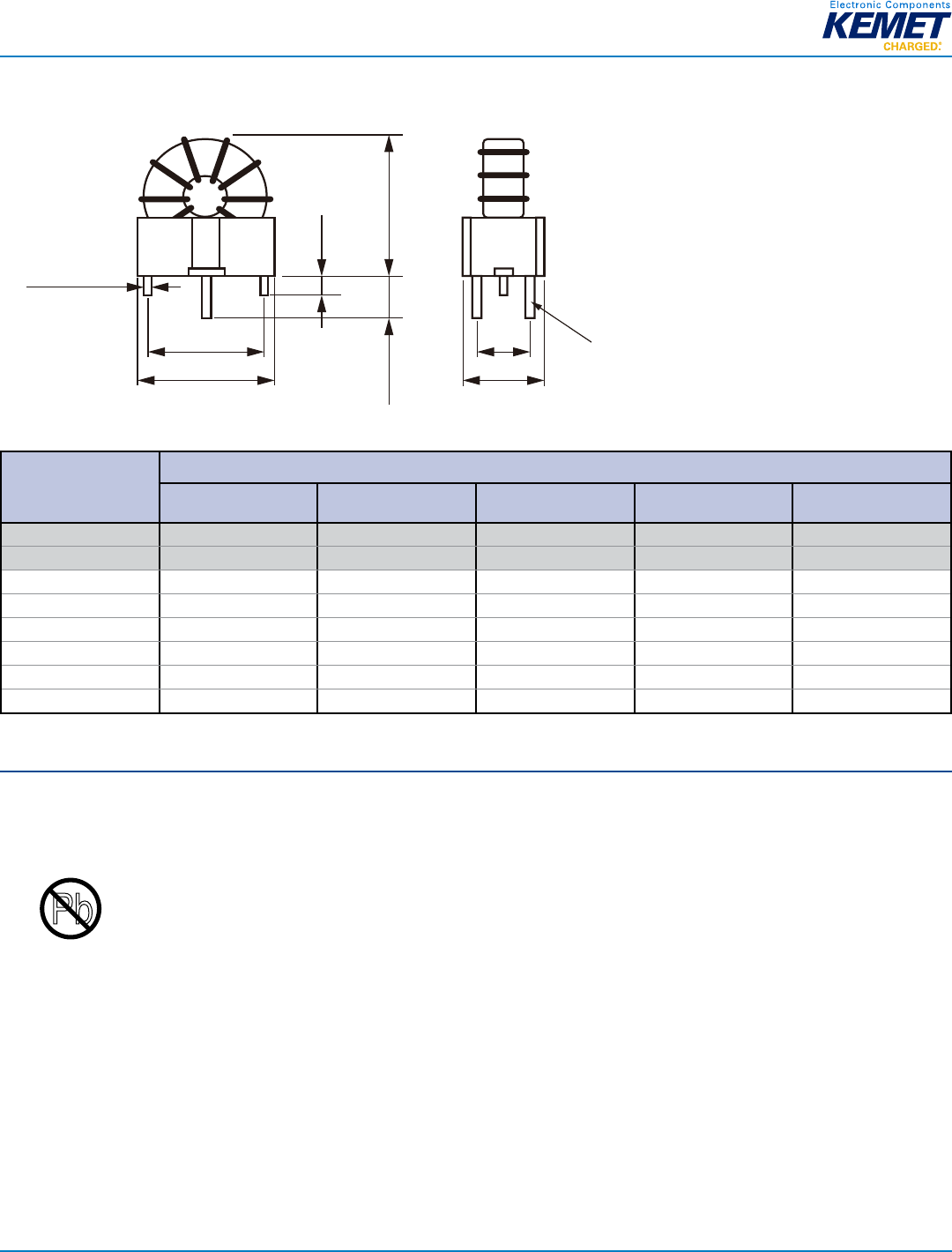

Dimensions – Millimeters
A
Soldered
C
E D
B
Reinforcing
terminal
3.2 ± 0.5
10 ± 3.0
2—ø0.7
Part Number
Dimensions (mm)
A
Maximum
B
Maximum
C
Maximum
D E
SN5-300JB 13.5 9.2 15.0 (7.5) (10.0)
SN5-450JB 13.5 9.2 15.5 (7.5) (10.0)
SN8S-300JB 18.0 12.5 18.0 (9.7) (14.0)
SN8S-400JB 18.0 12.5 18.0 (9.7) (14.0)
SN8S-500JB 18.0 12.5 18.0 (9.7) (14.0)
SN8D-300JB 18.5 15.5 18.0 (13.0) (14.0)
SN8D-400JB 18.5 15.5 18.0 (13.0) (14.0)
SN8D-500JB 18.5 15.5 18.0 (13.0) (14.0)
Environmental Compliance
All KEMET AC Line Filters are RoHS Compliant.
RoHS Compliant
