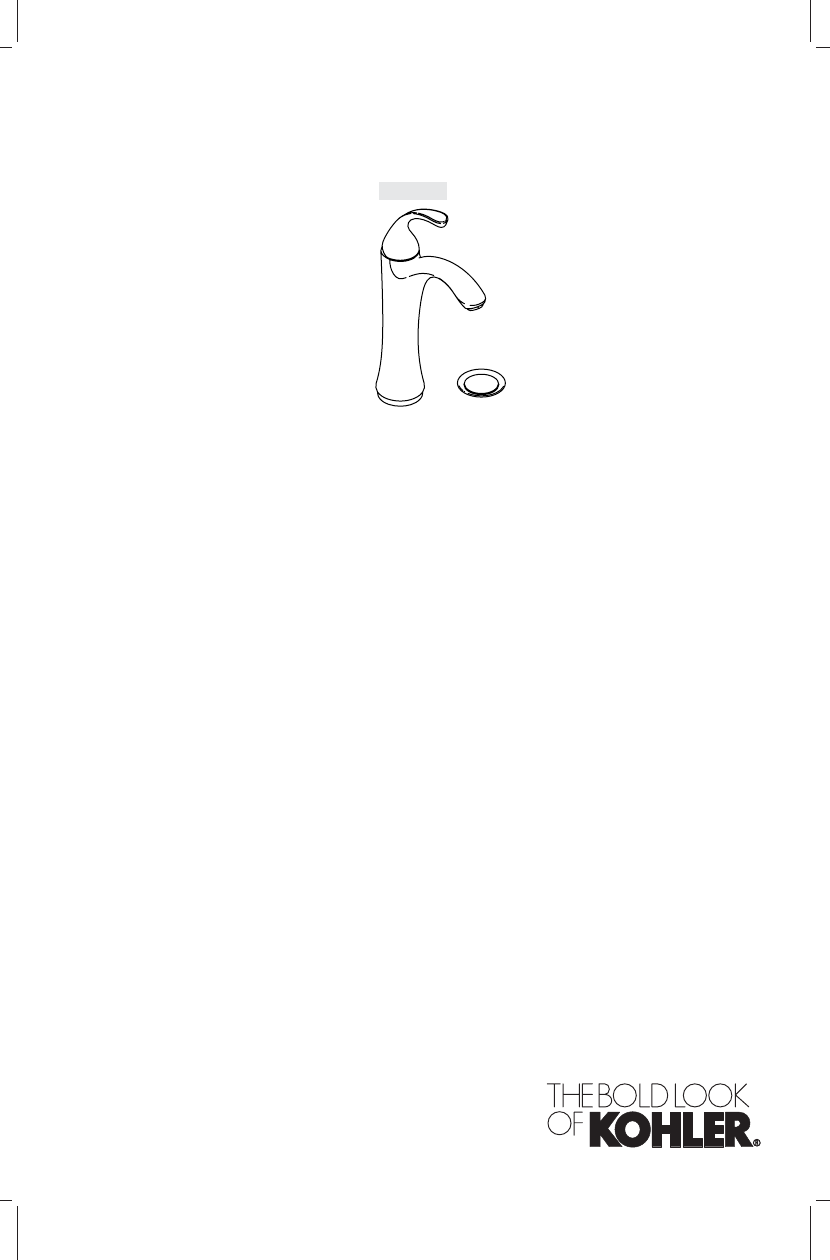

Installation Guide Centerset Lavatory Faucet K-10217 M product numbers are for Mexico (i.e. K-12345M) Los números de productos seguidos de M corresponden a México (Ej.
Tools and Materials Adjustable Wrench Hex Wrench Thread Sealant Plumbers Putty Before You Begin IMPORTANT! Plumbers putty is not needed to install this faucet. The base of the faucet acts as a water barrier. Observe all local plumbing and building codes. Shut off the main water supply. Inspect the supply tubing for damage. Replace as necessary. Clean the lavatory surface to remove any grease, oil, or debris. This faucet is for use on a single-hole lavatory.
Supply Hoses Stud Lavatory Bracket Washer Nut 1. Install the Faucet IMPORTANT! Plumbers putty is not needed to install this faucet. The base of the faucet acts as a water barrier. Insert the supply hoses and stud of the faucet through the center hole of the lavatory. Position the base of the faucet flush against the center hole of the lavatory. From underneath the lavatory, slide the bracket and washer onto the stud. Thread the nut onto the stud.
Flange Drain Body Thick Tapered Gasket (for thin-walled vessel style lavatory installations) Tapered Gasket Nut Washer 2. Install the Drain If present, remove the protective plastic cap from the drain and discard. Remove the nut, washer, and gasket from the drain body. Apply a bead of plumbers putty or other sealant around the underside of the flange according to the sealant manufacturer’s instructions.
Supply Hose Supply Stop 3. Connect the Supplies CAUTION: Risk of restricted water flow and product damage. Use extreme care when bending the supplies to avoid kinking. CAUTION: Risk of product damage. Do not overtighten the connections. If the lavatory is not installed, install it at this time. Follow the lavatory manufacturer’s instructions. NOTE: Connect the supply hose marked with a blue dot to the cold supply. Connect the supply hoses to the supply stops. Left is hot. Right is cold.
Faucet Spout Aerator 4. Installation Checkout Connect the drain tailpiece into the P-trap. Remove the aerator from the faucet spout. Open the drain. Turn on the main water supply and check for leaks. Repair as needed. Lift and rotate the faucet handle to the full hot position, then the full cold position. Run water through the spout for about one minute to remove any debris. Check for leaks and repair as needed. Push the lever handle down to close the water supplies, then reinstall the aerator.
Inner Geared Ring Plug Button Handle Setscrew Locking Ring Inner Geared Ring Locking Ring 5. Optional Temperature Limiting Adjustment Carefully pry the plug button off of the lever handle with a small flat-blade screwdriver. Loosen the setscrew with a hex wrench, then remove the lever handle. Note the position of the locking ring relative to the inner geared ring.
Guide d’installation Robinet de lavabo à petit entraxe Outils et matériels Clé à molette Clé hexagonale Joint d'étanchéité pour filetage Mastic de plombier Avant de commencer IMPORTANT ! Du mastic de plombier n’est pas nécessaire pour installer ce robinet. La base du robinet sert de barrière d’eau. Respecter tous les codes de plomberie et de bâtiment locaux. Couper l’alimentation d’eau principale. Inspecter si la tuyauterie d’alimentation est endommagée. Remplacer si nécessaire.
Flexibles d'alimentation Montant Lavabo Support Rondelle Écrou 1. Installer le robinet IMPORTANT ! Du mastic de plombier n’est pas nécessaire pour installer ce robinet. La base du robinet sert de barrière d’eau. Insérer les tuyaux d’alimentation et le manche du robinet dans l’orifice central du lavabo. Positionner la base du robinet à égalité contre l’orifice central du lavabo. À partir du dessous du lavabo, glisser le support et la rondelle sur le montant. Serrer l’écrou sur le manche.
Bride Corps du drain Joint biseauté épais (pour installations de lavabo avec vasque à parois fines) Joint biseauté Écrou Rondelle 2. Installer le drain Si présent, retirer le capuchon de protection en plastique du drain et jeter. Retirer l’écrou, la rondelle et le joint d’étanchéité du corps du drain. Appliquer du mastic d’étanchéité ou un produit semblable sur le dessous de la bride selon les instructions du fabricant.
Tuyau d'alimentation Arrêt d'alimentation 3. Connecter les alimentations ATTENTION : Risque de limitation de débit d’eau et d’endommagement du produit. Faire très attention en pliant les alimentations pour éviter de les pincer. ATTENTION : Risque d’endommagement du produit. Ne pas trop serrer les raccords. Installer le lavabo à cet instant, s’il ne l’est pas déjà. Suivre les instructions du fabricant. REMARQUE : Connecter le tuyau d’alimentation marqué avec un point bleu à l’alimentation d’eau froide.
Bec de robinet Aérateur 4. Vérification de l’installation Connecter la pièce de raccordement du drain dans le siphon en P. Retirer l’aérateur du bec du robinet. Ouvrir le drain. Ouvrir l’alimentation d’eau principale et vérifier s’il y a des fuites. Réparer au besoin. Soulever et pivoter la poignée du robinet à la position chaude complète, puis à la position froide complète. Faire couler l’eau à travers le bec pendant une minute environ pour chasser tout débris.
Bague d'engrenage intérieur Bouchon Vis de retenue Poignée Anneau de serrage Bague d'engrenage intérieur Anneau de serrage 5. Réglage optionnel de limitation de température Délicatement déloger le bouchon de la poignée de levier avec un petit tournevis plat. Desserrer la vis de retenue avec une clé hexagonale, puis retirer la poignée du levier. Noter la position de la bague d’arrêt par rapport à la bague d’engrenage intérieure.
Guía de instalación Grifería de lavabo de orificios centrales Herramientas y materiales Llave ajustable Llave hexagonal Cinta selladora de roscas Masilla de plomería Antes de comenzar ¡IMPORTANTE! Para instalar esta grifería no se necesita masilla de plomería. La base de la grifería actúa como una barrera contra el agua. Cumpla con todos los códigos locales de plomería y construcción. Cierre el suministro principal de agua. Revise las tuberías de suministro para asegurarse que no estén dañadas.
Mangueras de suministro Varilla roscada Lavabo Soporte Arandela Tuerca 1. Instale la grifería ¡IMPORTANTE! Para instalar esta grifería no se necesita masilla de plomería. La base de la grifería actúa como una barrera contra el agua. Pase las mangueras de suministro y la varilla roscada de la grifería a través del orificio central del lavabo. Coloque la base de la grifería al ras contra el orificio central del lavabo. Por debajo del lavabo, deslice el soporte y la arandela en la varilla roscada.
Brida Cuerpo del desagüe Empaque cónico grueso (para instalaciones en lavabo estilo vessel de pared delgada) Empaque cónico Tuerca Arandela 2. Instale el desagüe Si existe, retire y deseche el tapón plástico de protección del desagüe. Retire la tuerca, la arandela y el empaque del cuerpo del desagüe. Aplique una tira de masilla de plomería u otro sellador en el lado inferior de la brida según las instrucciones del fabricante del sellador.
Manguera del suministro Llave de paso 3. Conecte los suministros PRECAUCIÓN: Riesgo de flujo limitado del agua y de daños al producto. Tenga cuidado al arquear los tubos de suministro para evitar que se doblen. PRECAUCIÓN: Riesgo de daños al producto. No apriete demasiado las conexiones. Si el lavabo no está instalado, instálelo en este momento. Siga las instrucciones del fabricante del lavabo. NOTA: Conecte la manguera del suministro identificada por un punto azul al suministro de agua fría.
Surtidor de la grifería Aireador 4. Verificación de la instalación Conecte el tubo de desagüe a la trampa en P. Retire el aireador del surtidor de la grifería. Abra el desagüe. Abra el suministro principal de agua y verifique que no haya fugas. Repare según sea necesario. Levante y gire la manija de la grifería a la posición completamente abierta del agua caliente, luego completamente abierta del agua fría. Deje que el agua corra por el surtidor por aproximadamente un minuto para eliminar las partículas.
Anillo interior de engranaje Tapón Tornillo de fijación Manija Anillo de fijación Anillo interior de engranaje Anillo de fijación 5. Ajuste opcional del límite de temperatura Con cuidado haga palanca para sacar el botón de la manija de palanca con un destornillador plano y pequeño. Afloje el tornillo de fijación con una llave hexagonal, luego desmonte la manija de palanca. Tome nota de la posición del anillo de fijación con respecto al anillo interior de engranaje.
USA: 1-800-4-KOHLER Canada: 1-800-964-5590 México: 001-877-680-1310 kohler.com ©2007 Kohler Co.
