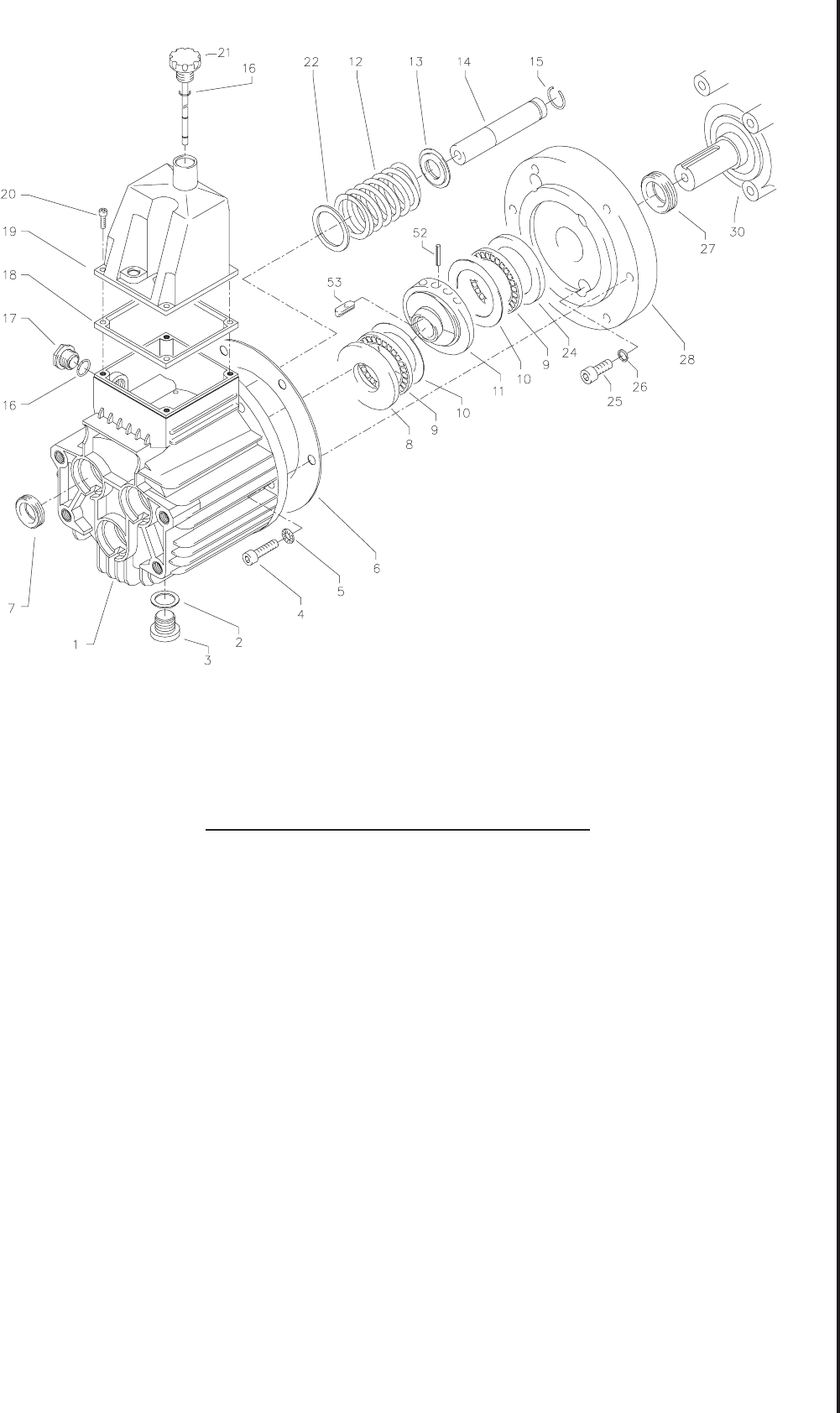

Antrieb
Pos. Bezeichnung Stck Best.Nr.
1 Ölgehäuse 1 40.501
2 Cu-Dichtring 1 40.052
3 Ölablaßschraube 1 40.051
4 Innensechskantschraube M 8 x 25 6 40.053
5 Sicherungsscheibe 6 40.054
6 Flachdichtung 1 40.511
7 Öldichtung 20 x 30 x 7 3 40.044 1
8 Wellenscheibe 1 40.043
9 Axial-Rollenkäfig 1 40.040
10 AS-Scheibe 2 40.041
11 Taumelscheibe 8° 1 40.042 6
bitte Taumelwinkel mit angeben
12 Plungerfeder 3 40.506
13 Federdruckscheibe 3 40.510
14 Plunger 20 mm (lang) 3 40.505
15 Sprengring 3 40.048
16 O-Ring 14 x 2 2 43.445
17 Ölschauglas M 18 x 1,5 1 42.018
18 Flachdichtung 1 41.019 3
19 Deckel Ölgehäuse 1 40.518
20 Innensechskantschraube M 5 x 12 4 41.019 4
21 Ölmeßstab 1 42.520
22 Stützscheibe 3 40.513
24 Gehäusescheibe 1 40.039
25 Innensechkantschraube M 8 x 30 4 41.036 1
26 Kupfer-Dichtring 4 41.500
27 Dichtring 30 x 42 x 7 1 40.224
28 Flansch für B 16/220 1 40.223
30 Motor Honda GX 340 1 24.026
52 Spannstift 1 14.148
53 Stufenkeil 1 40.222
Ersatzteilliste Profi-Jet B 16/220 mit Wagen
Antrieb AQ-Pumpe
KRÄNZLE B 16/220
