Operation Manual
Table Of Contents
- Beschreibung
- Aufbau
- Funktion
- Wasser - und Reinigungs - Pflegmittelsystem
- Strahlrohr mit Spritzpistole
- Druckregelventil-Sicherheitsventil
- Motor-Sicherheit:
- Aufstellung: Standort
- Kurzbetriebsanleitung
- Hochdruckschlauchleitung und Spritzeinrichtung
- Sicherheitshinweise
- Das haben Sie alles gekauft
- Inbetriebnahme
- Druckverstellung
- Reinigungsmittel ansaugen
- Außerbetriebnahme
- Das ist verboten !
- Weitere Kombinationsmöglichkeiten...
- Kleine Reparaturen
- Düse verstopft !
- Ventile verschmutzt oder verklebt !
- Allgemeine Vorschriften
- Komplettaggregat KRÄNZLE B 10/200
- Antrieb Kränzle B 10/200
- Ventilgehäuse Kränzle B 10/200
- Komplettaggregat Kränzle B 13/150
- Komplettaggregat KRÄNZLE B 13/150
- Antrieb KRÄNZLE B 13/150
- Ventilgehäuse KRÄNZLE B 13/150
- Komplettaggregat KRÄNZLE B 16/220
- Antrieb KRÄNZLE B 16/220
- Ventilgehäuse KRÄNZLE B 16/220
- Unloaderventil KRÄNZLE B 16/220
- Schlauchtrommel KRÄNZLE B 13/150 B 16/220
- Drehzahlregulierung
- Starlet II - Pistole
- Turbokiller
- Regeldüse standard
- PICO - Pistole
- Schmutzkiller
- Prüfbericht
41 42
Unloaderventil

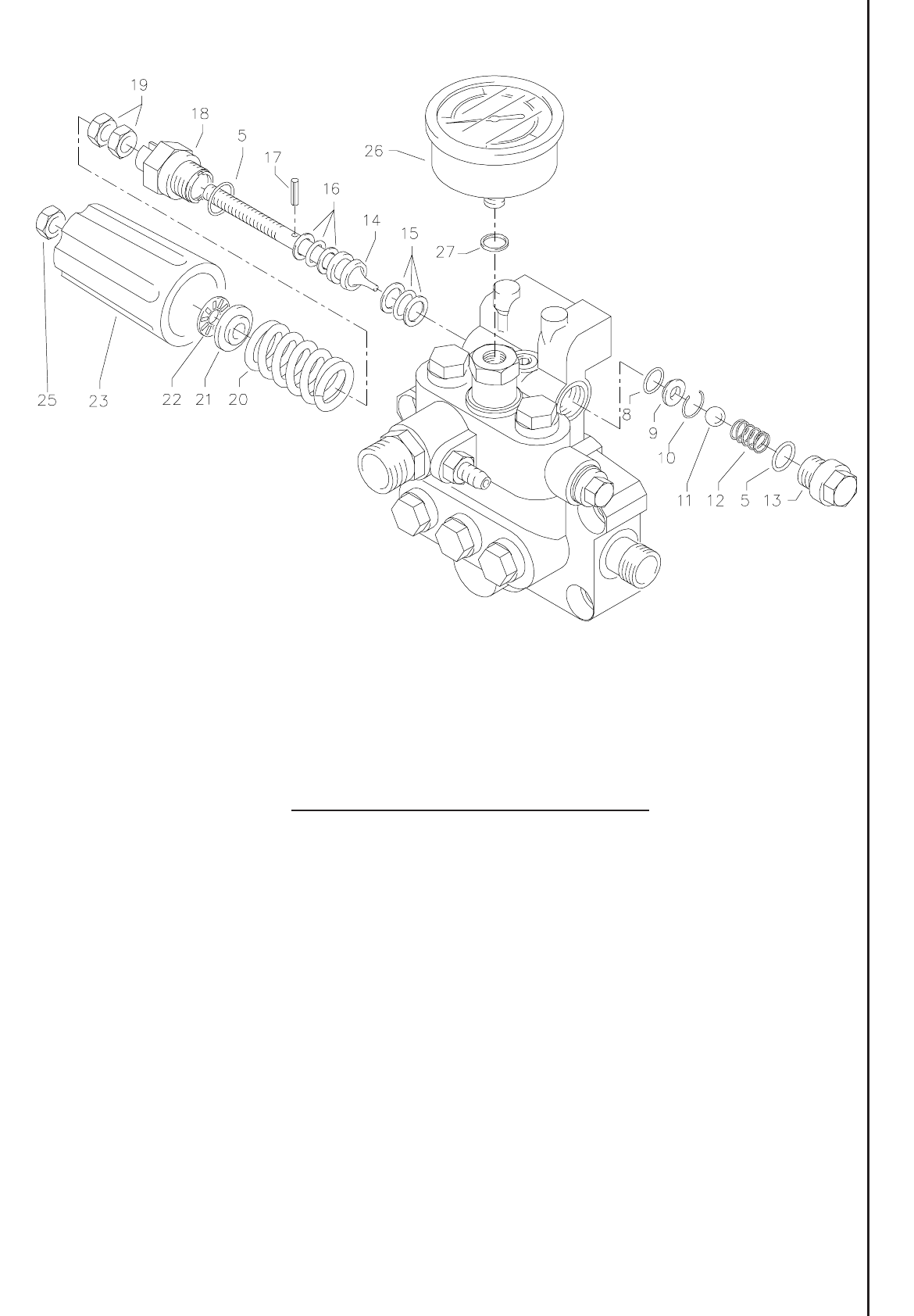

Ersatzteilliste Profi-Jet B 16/220 mit Wagen
Unloaderventil AQ-Pumpe
KRÄNZLE B 16/220
Pos. Bezeichnung Stck Best.Nr.
5 O-Ring 16 x 2 2 13.150
8 O-Ring 11 x 1,44 1 12.256
9 Edelstahlsitz 1 14.118
10 Sicherungsring 1 13.147
11 Edelstahlkugel 1 13.148
12 Edelstahlfeder 1 14.119
13 Verschlußschraube 1 14.113
14 Steuerkolben 1 14.134
15 Parbaks 16 mm 1 13.159
16 Parbaks 8 mm 1 14.123
17 Spanstift 1 14.148
18 Kolbenführung spezial 1 42.105
19 Kontermutter M 8 x 1 2 14.144
20 Ventilfeder schwarz 1 14.125
21 Federdruckscheibe 1 14.126
22 Nadellager 1 14.146
23 Handrad 1 14.147
25 Elastic-Stop-Mutter M 8 x 1 1 14.152
26 Manometer 0-400 Bar 1 15.039 4
27 Aluminium-Dichtring 2 13.275
